本項目由廣東省集團有限公司研究開發中心牽頭，廣東華路交通科技有限公司和廣東交科檢測有限公司提供技術支持，隧道實體試驗場由廣東省路橋建設發展有限公司和廣東惠清高速公路有限公司承建，廣東省交通規劃設計研究院股份有限公司負責設計。

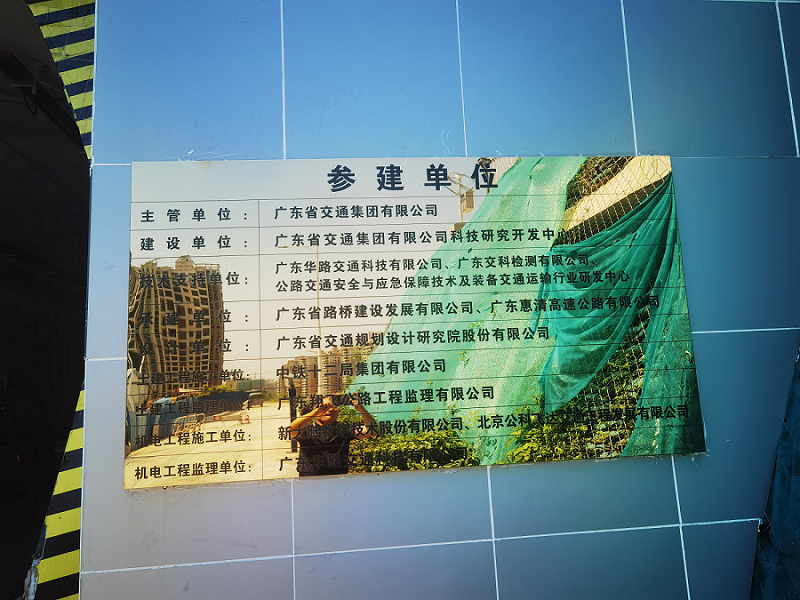

△本項目參建單位

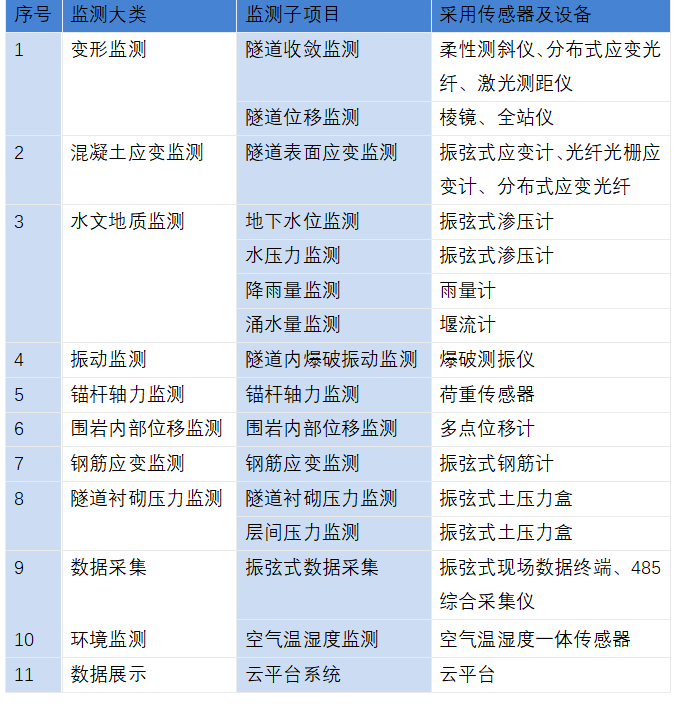

據悉，我國雖然有23個隧道實驗室，但開展隧道運營安全研究的實體試驗?zāi)Ｐ腿匀蝗狈Α?strong style="margin:0px;padding:0px;">本次利用惠清高速太和洞隧道的臨時工程，建成了長579米，具備隧道結構安全、運營安全、隧道建設條件三大類15個試驗功能的“建管養一體化”實體隧道試驗場，開創了國內第一長實體隧道試驗場。

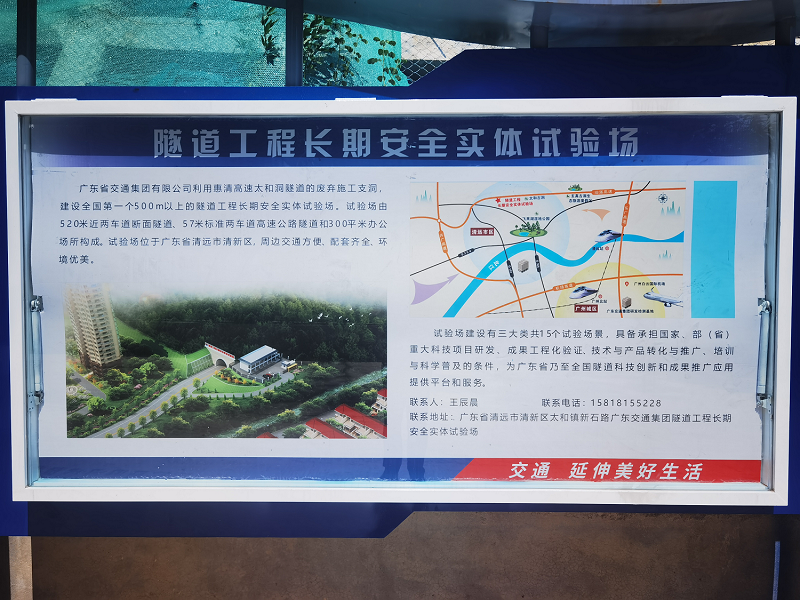

△試驗場簡介

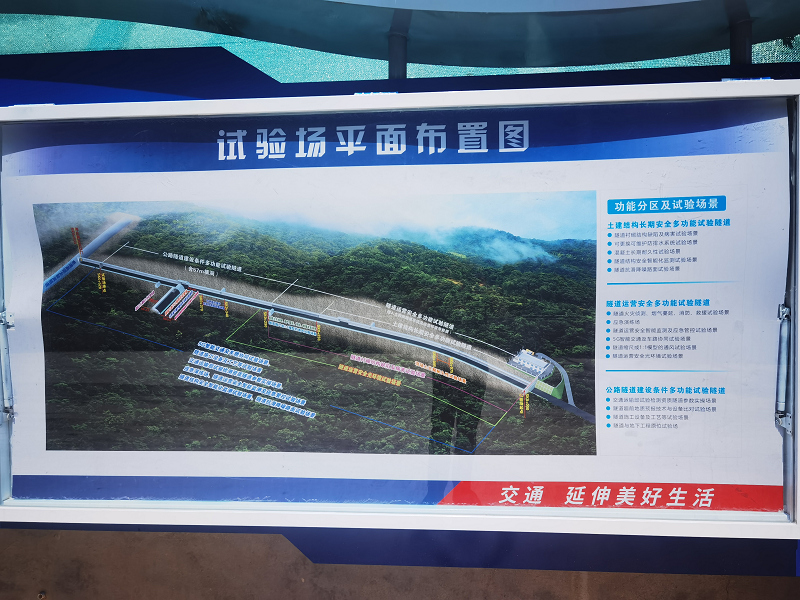

△試驗場平面布置圖

隧道工程長期安全實體實驗室以解決隧道工程結構安全和交通安全為目標，瞄準5G、人工智能、物聯網、大數據等在隧道工程安全保障中的集成應用和創新，力爭在濕熱地區公路隧道結構長期安全、長大公路隧道高抗滑低噪音路面修筑、公路隧道運營安全及災害應急保障、公路隧道智能交通安全管控等方向取得創新性成果，致力于推動隧道工程科技研發、成果轉化和人才培養，推進粵港澳大灣區交通建設，做好科技+交通強國這篇大文章。

△評審專家實地考察

△評審專家合影

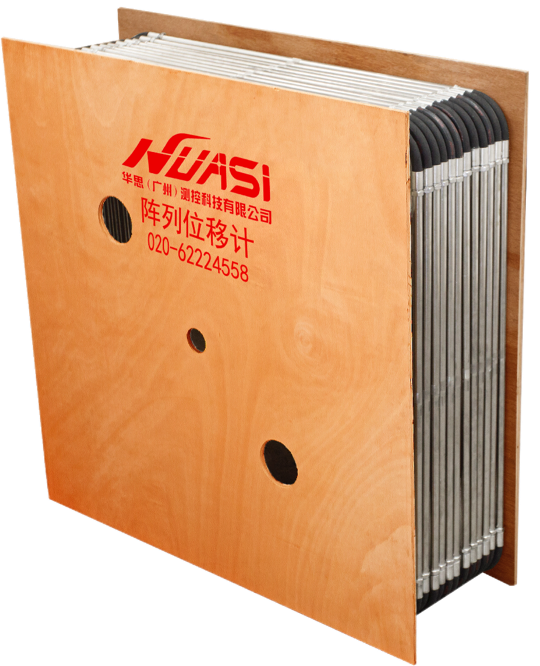

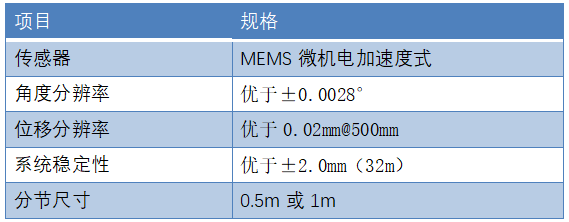

ADMX系列陣列位移計實時三維監測系統集陣列位移計、數據采集設備、監測云平臺于一體，系統可實現監測數據實時采集、監測成果分類規范化存儲、報警信息多樣化推送等功能。環形安裝，可以監測隧道收斂。

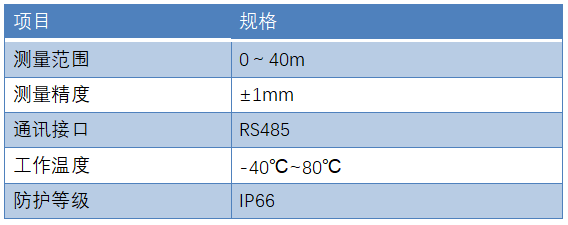

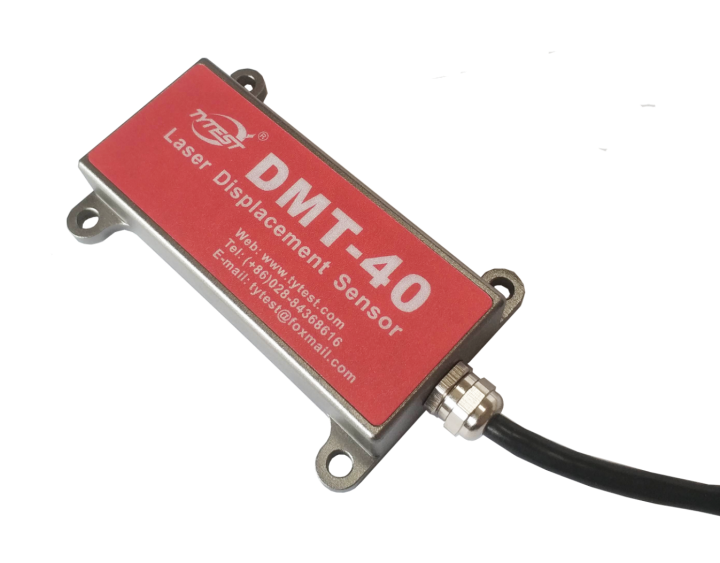

主要用于非接觸式的長距離的位移測量，采用工業化設計，適用范圍廣泛，防水防塵，穩定性好。傳感器按標準RS485總線接入工作，安裝靈便，數據準確，經濟性好，在各類在線監測項目中得到廣泛采用。

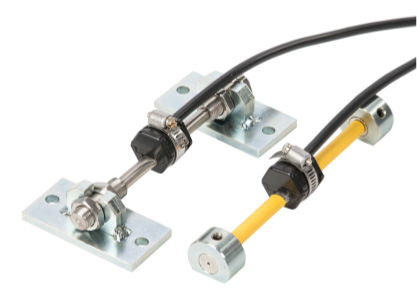

SM-5是表面安裝的振弦式應變計，用于監測應變的變化，彈模已經知道的情況下，可以對應力進行評估。

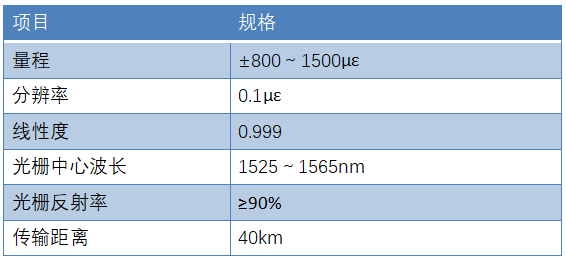

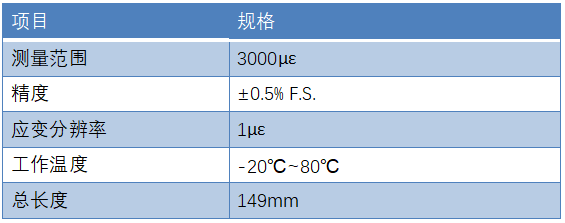

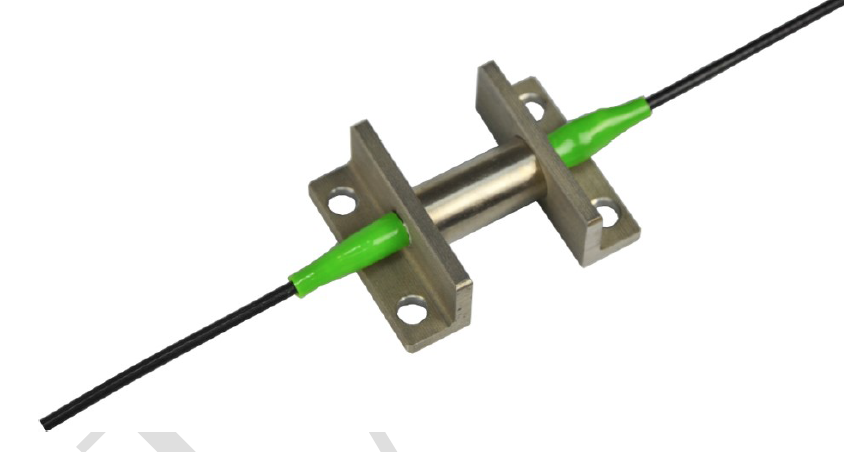

BA-OFS2 光纖表面式應變計是面向橋梁、建筑結構檢測評定與在線監測需求研制的表面安裝式應變測量傳感器，采用47mm 標距設計，兼顧混凝土和鋼結構表面應變測量對標距的要求。

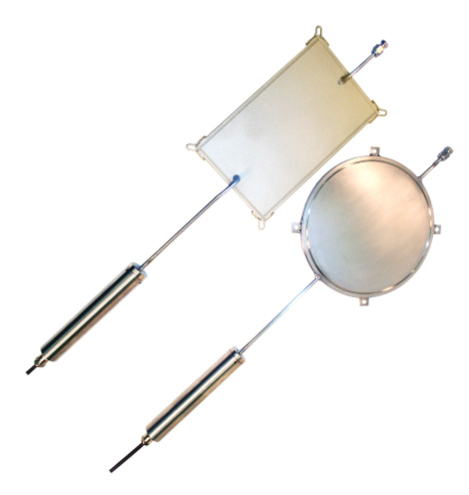

TPC土壓力盒由填充油的密封墊組成，通過實心管連接到壓力傳感器。用于監測混凝土中的應力或隧道襯砌上的接觸壓力。

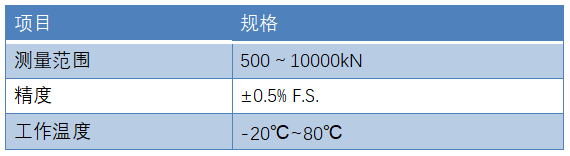

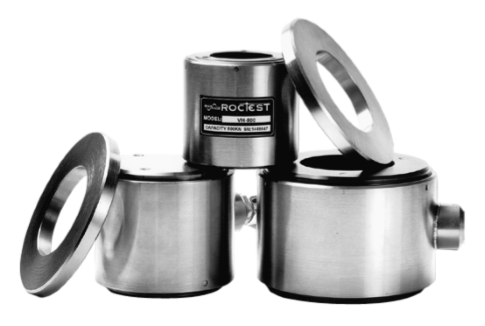

VH型荷重傳感器用于錨桿荷載監測。

IRHP型鋼筋計是一種包含振弦式應變計的中空式鋼筋。它用于測量混凝土結構中的應變和載荷。

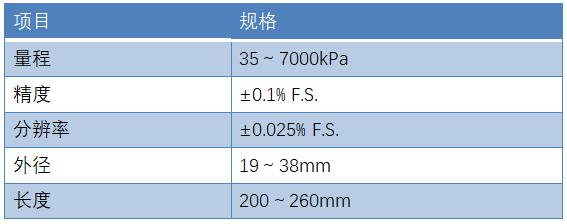

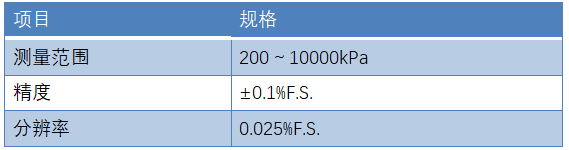

PW型振弦式滲壓計，用于測量孔隙水壓力或地下水位。

V-NOTCH由不銹鋼制成。在凹口的兩側刻有兩個刻度，顯示水位的相應地流速。NIVOLIC WL用振弦式水位傳感器測量水位的變化。

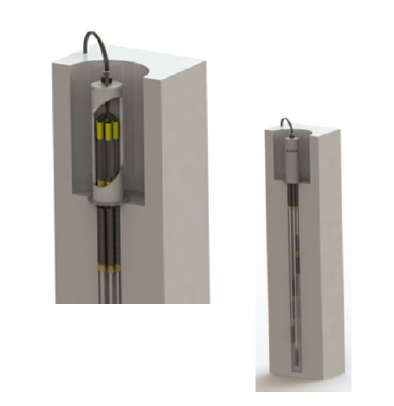

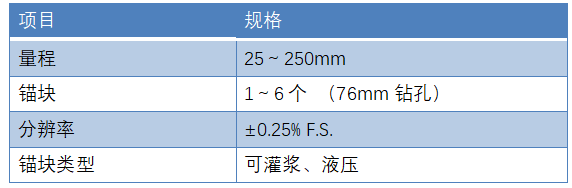

BOR-EX多點位移計用于測量所有錨塊的變形。

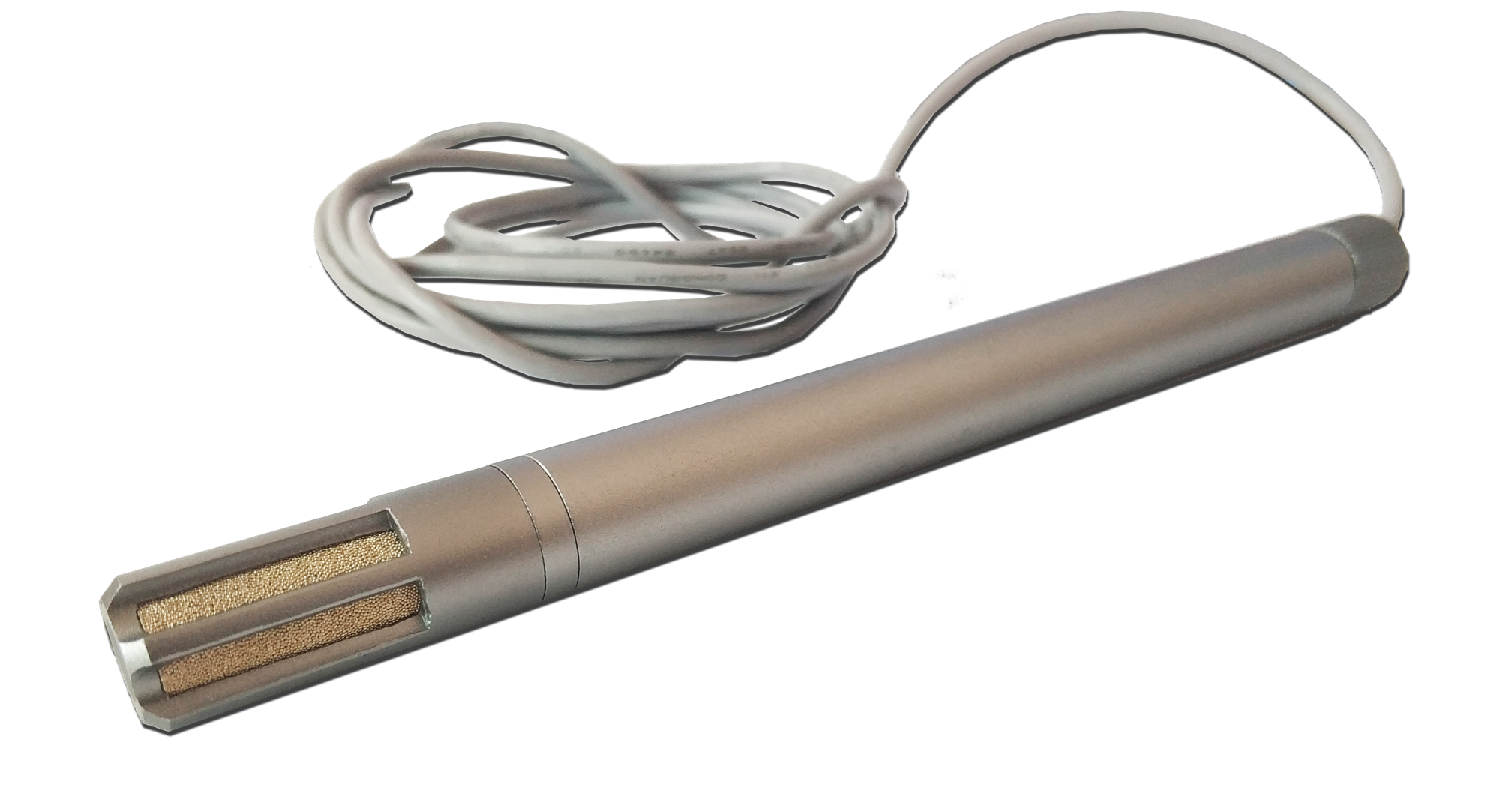

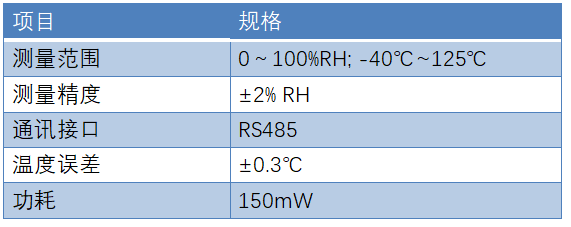

TEH型溫濕度傳感器是一款全工業化設計，適用范圍廣泛，穩定可靠的專用測量傳感器。傳感器按標準RS485總線接入工作，安裝靈便，數據準確，經濟性好，在各類在線監測項目中得到廣泛采用。

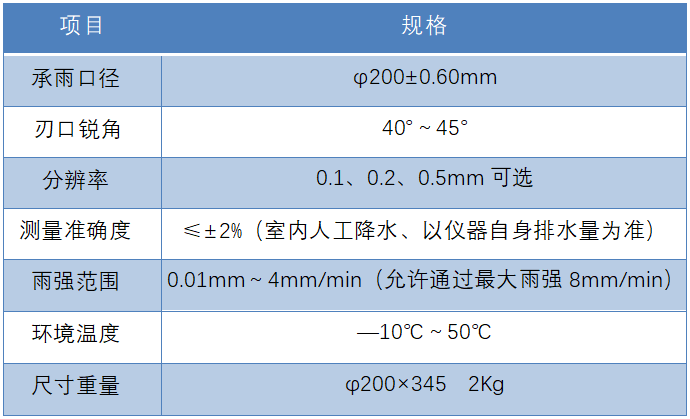

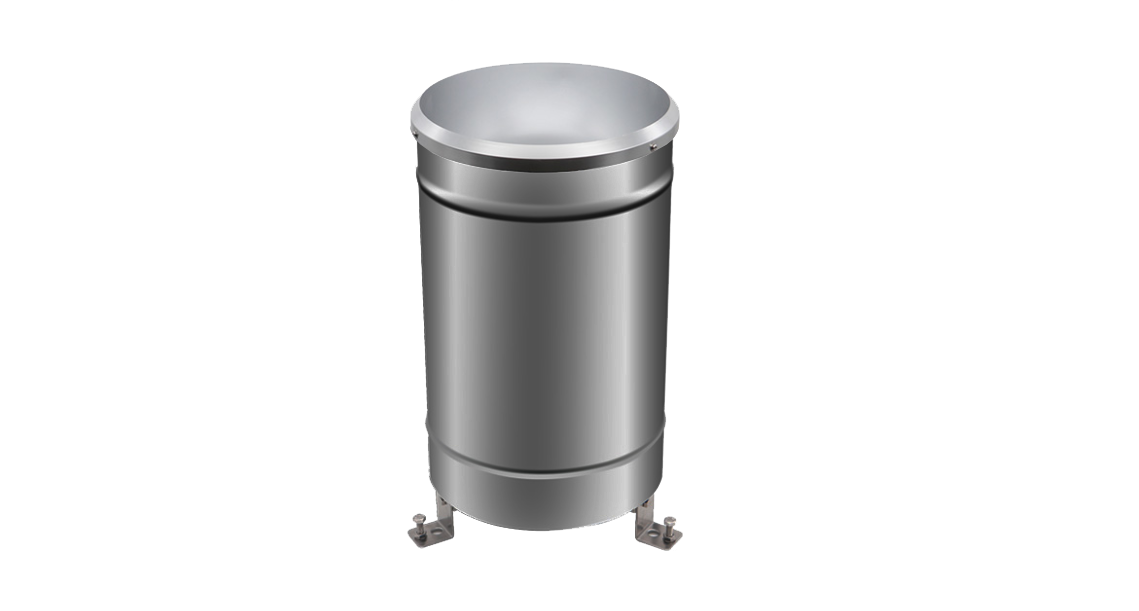

RF型翻斗式雨量計是一種水文、氣象儀器，用來測量自然界降雨量，降雨量通過雨量計翻斗的轉動產生脈沖信號將通過電纜線傳送到采集器進行處理，采集器通過統計翻斗雨量計的脈沖信號輸出次數，能夠?qū)崿F(xiàn)降雨量的精確計算。該產品自動化程度高、獲取降水量的及時性強，降雨量資料易于保存和傳輸。此外其具有抗干擾能力強、全戶外設計、測量機精度高、全自動無人值守、運行穩定等特點，特別適合野外降雨量自動監測站。

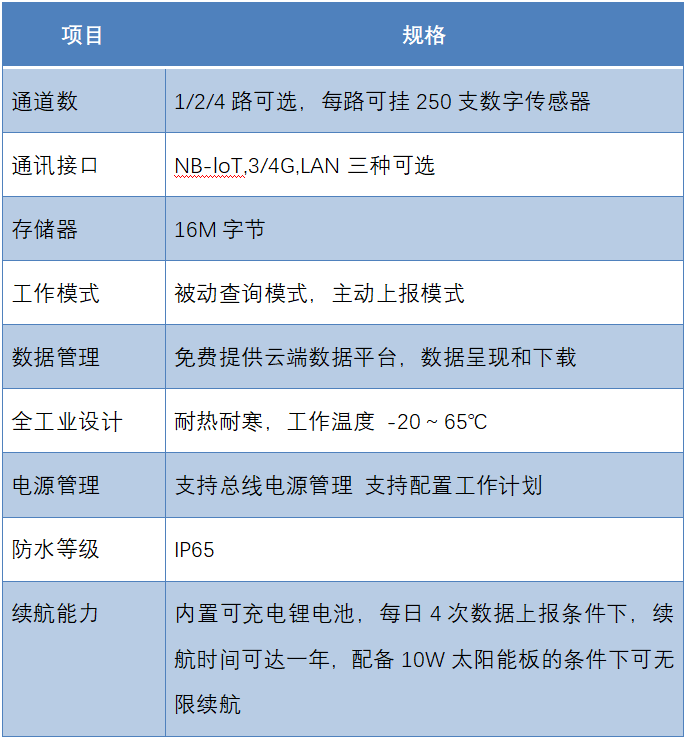

Super DTU現場采集終端是自動化監測當中的核心技術點之一，它是一款集數據采集、數據管理、數據備份和數據上傳功能為一體的專用監測終端。終端可將不同的監測量斷面化、整合化管理，并獨具超低功耗模式，能滿足各種復雜的、嚴苛的應用方案，非常適合野外惡劣條件下的高可靠工程需求。設備兼有被動數據查詢和主動數據上報功能，全自主知識產權，支持通信協議定制。

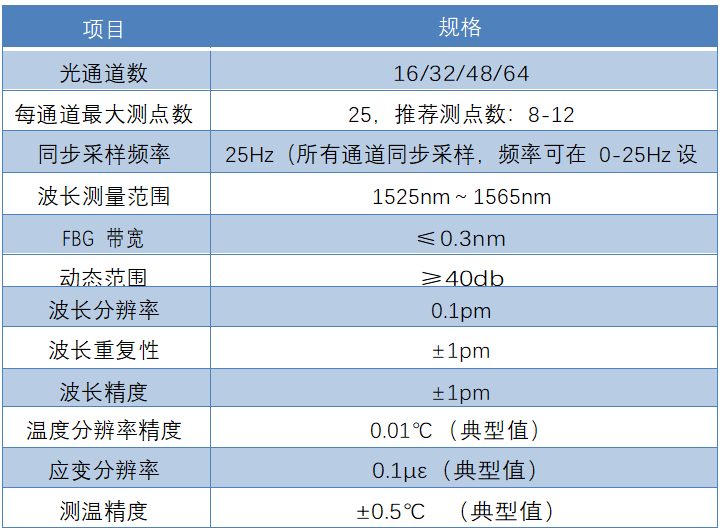

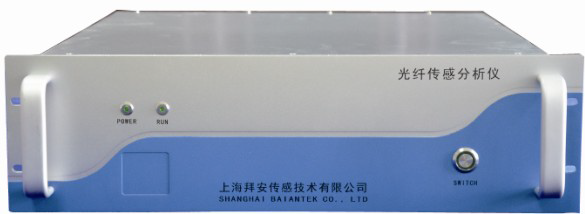

HT-FT310 光纖光柵解調儀集成有工業級液晶觸摸顯示屏，可直接進行參數設定、溫度顯示、報警顯示。HT-FT310 光纖傳感分析儀具有100M 以太網、RS232、RS485、ZIGBEE、GPRS 等多種數據通信接口，以及4 路繼電器輸出控制接口。

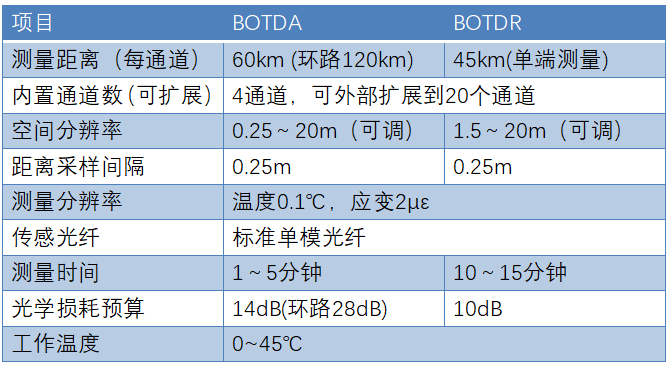

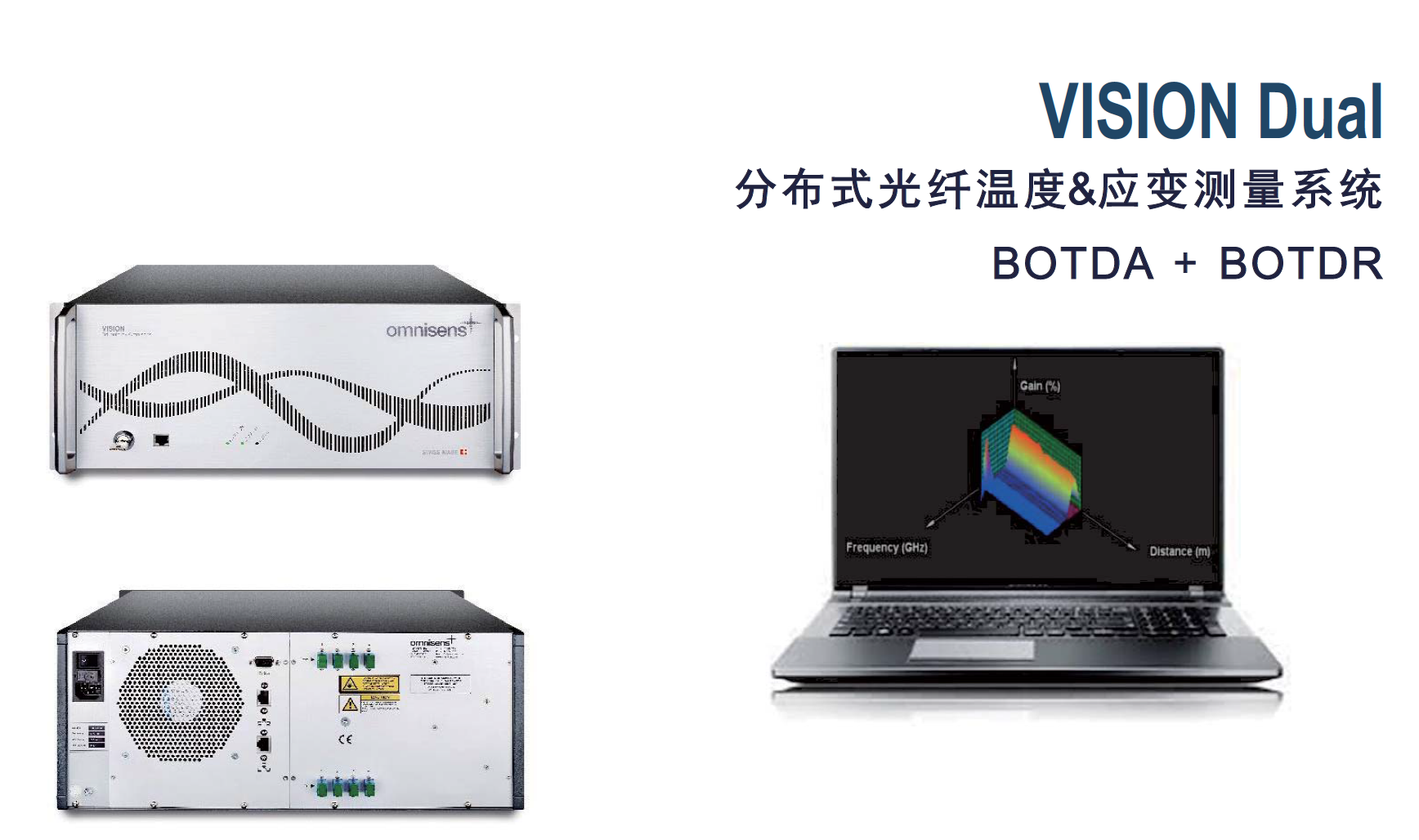

Omnisens光纖傳感產品可快速準確地完成應變和溫度測量。得益于其靈活的設置功能， Vision Dual測量系統能很好地適應各種測試和測量需求，具有 BOTDA和 BOTDR雙模式。

標準測量距離為 60km，另有 10km、 20km、 40km、 80km可選。

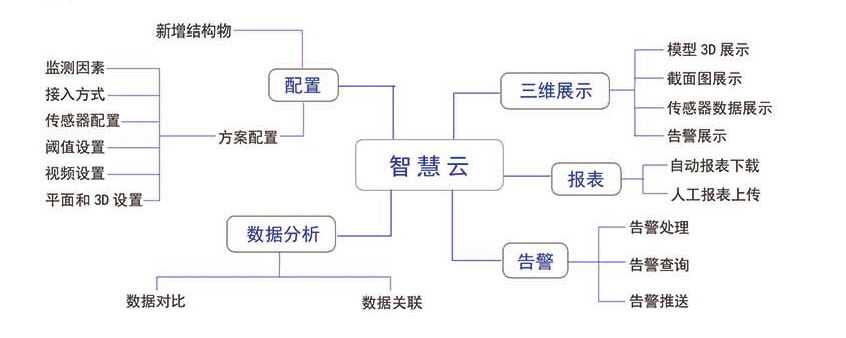

主要功能

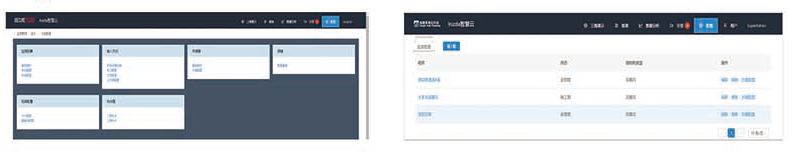

結構物管理

對結構物、現場采集終端和傳感器的參數進行設置；結構物的監測配置；設備管理。

數據儲存

接收從現場采集終端采集到的數據進行儲存；按照報表設置進行報表的儲存；儲存歷史告警信息，數據永不丟失。

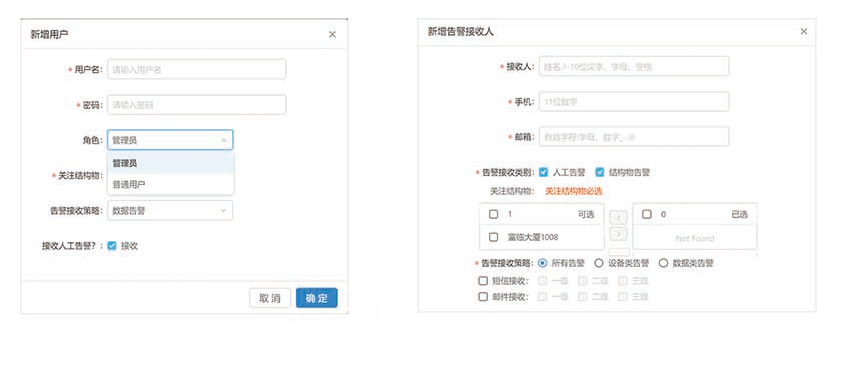

賬號管理

用戶可對賬號權限，監測目標關聯進行多人管理和告警管理

項目管理

用戶可以根據需求建立或管理相應工程項目，也可以進行方案配置

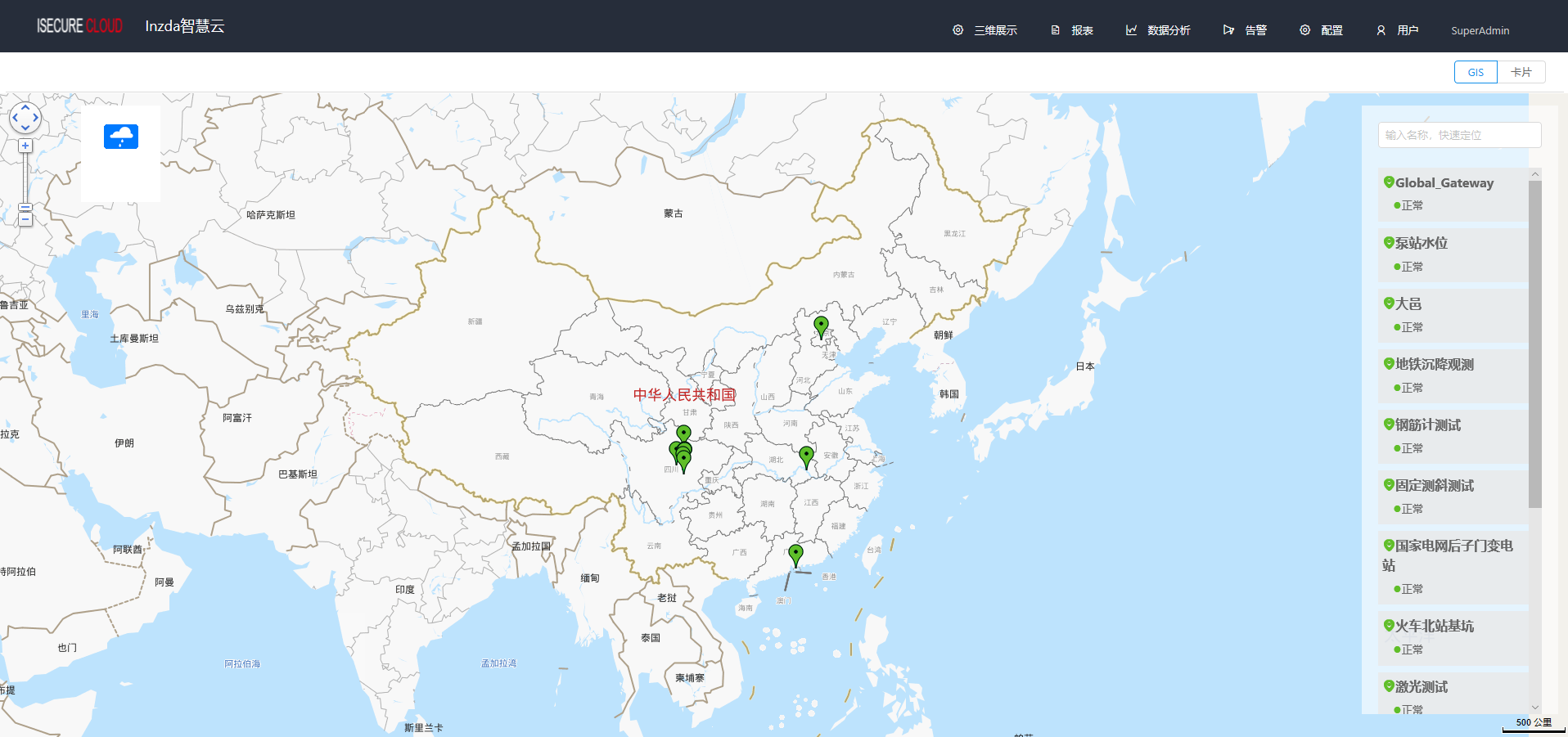

項目定位

可以查看項目分布

告警管理

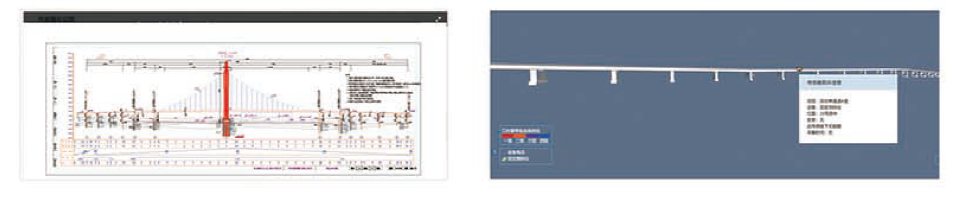

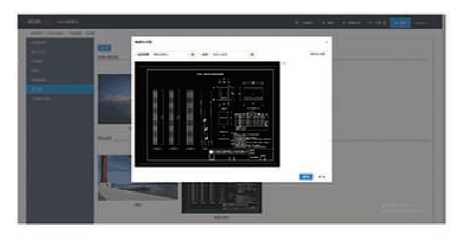

布點呈現

可二維、三維測點布置

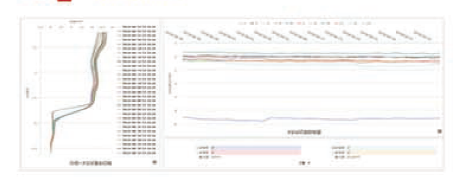

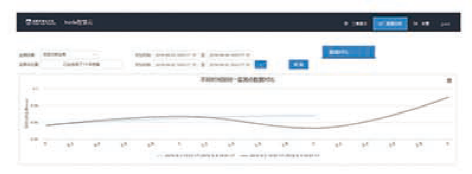

數據曲線

數據分析

支持圖表另存和數據導出

熱點圖

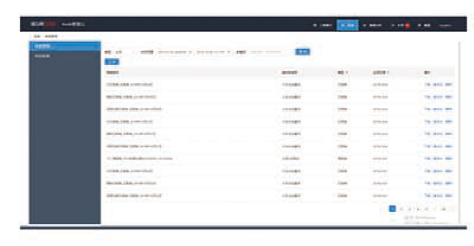

數據報表

提供報表管理和報表配置
