瑞科儀器綜合管道檢測方案助力長江大保護項目
時間：2022/10/19 來源：https://mp.weixin.qq.com/s/gnVi7KR64h2pZVWUVG_grw 查看次數：2934
瑞科儀器綜合管道檢測方案助力長江大保護項目

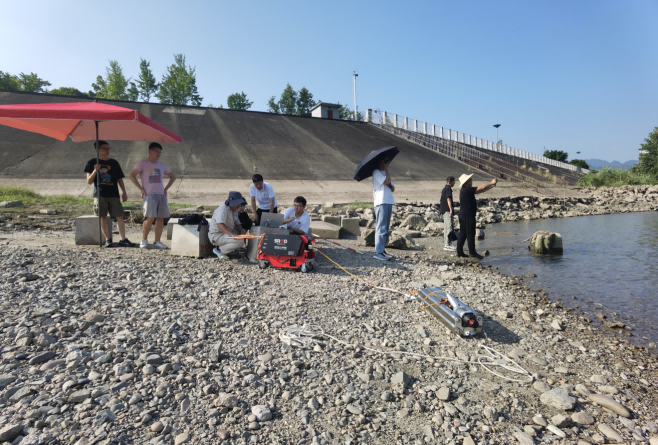

日前，瑞科（廣州）儀器科技有限公司順利完成中標的長江三峽技術經濟發展有限公司測量中心長江大保護管道檢測設備的交貨、培訓和驗收工作。
室內培訓
管線探測儀培訓
管道潛望鏡培訓

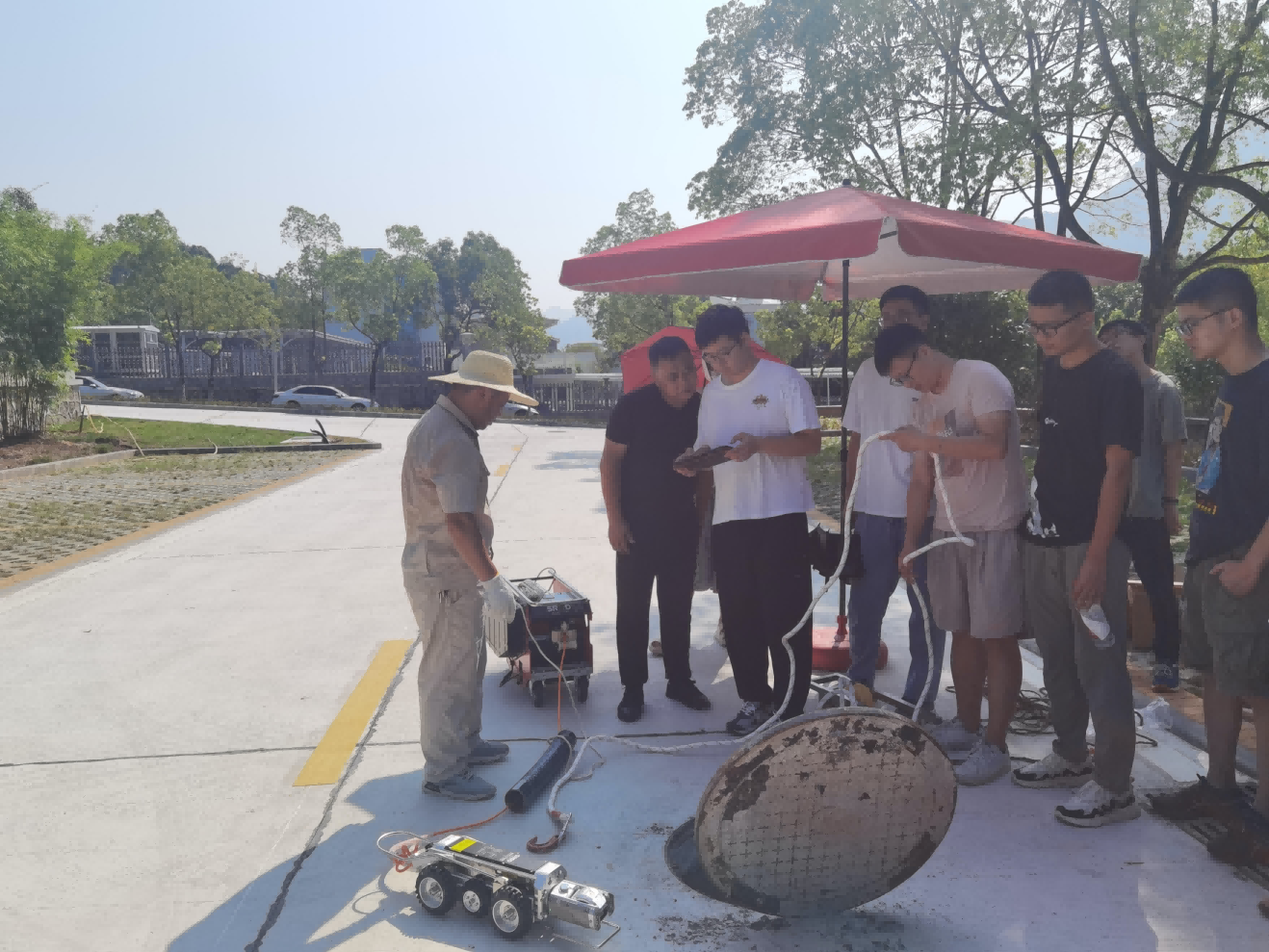

管道機器人培訓
聲納系統培訓

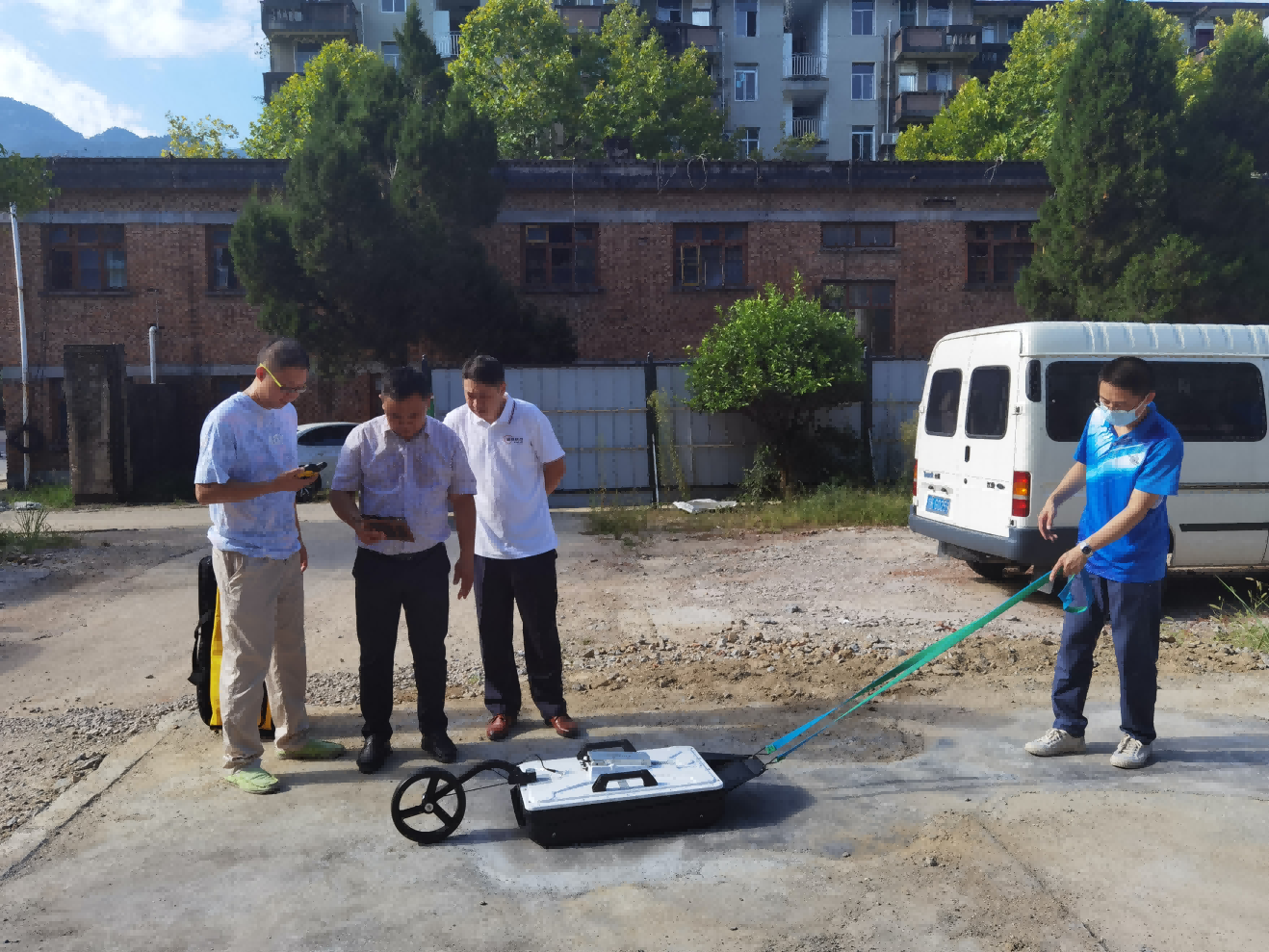

探地雷達培訓
長江大保護項目以雨污管網改造、重點片區治理為主線，堅持以解決突出環境問題治理為導向，切實從源頭上解決生態環境治理問題。為了探明長江沿線的地下管網，考慮到地下管網種類多，測試難度大等因素，瑞科（廣州）儀器科技有限公司為客戶提供了一套從硬件到軟件的綜合管道檢測方案。

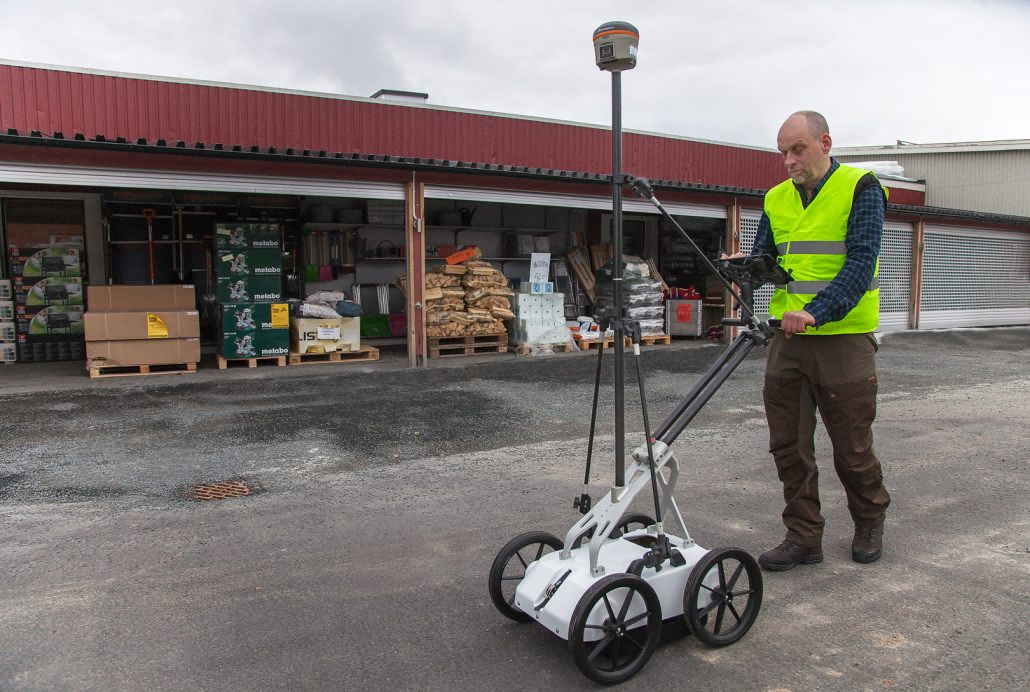

一、 瑞典ImpulseRadar公司CO1760 雙頻探地雷達
型號：CrossOver CO1760
用途：
l 混凝土檢測
l 道路檢測
l 地質調查
l 考古
l 傷損預測
l 環境評估
l 司法鑒定
l 公益事業探測
? 高速雙通道 2D 探地雷達
ImpulseRadar 公司強力推出的 CrossOver? 探地雷達，是一種基于最新實時采樣（RTS）技術的最先進的雙通道 2D 雷達，為第五代雷達技術。CrossOver?采用現代高度靈活的設計平臺，適應性強，應用廣泛范圍，它可根據您的需求，通過兩個主頻天線采集數據，將基于RTS技術的探地雷達的能力發揮出其最大優勢和最高水平。
? CrossOver? – 不僅僅是雙頻雷達
已經證明，基于RTS設計的 GPR 天線與傳統天線設計相比，前者性能有了極大的改進（增加的動態范圍、靈敏度和深度穿透）。與常規雙通道系統相比，基于RTS 設計的單頻系統的性能改進已經非常明顯。ImpulseRadar的 CrossOver? 具有雙通道RTS設計，將雷達設計帶入更高的層次，進一步提高了測量的效率和質量。在保持高分辨率的同時，在整個深度范圍內可獲得最好的數據質量和清晰度，從而進一步提高可視化效果，以便更準確地選擇興趣（目的）點。
? 亮點
l 雙通道： CO1760 （頻率170和600MHz）
l 靈活的數據采集和控制-智能手機/平板電腦 （Android App）
l WiFi-通過智能手機/平板電腦無線數據采集 （Android App）
l 通過內部MiniSD卡進行數據記錄-備份/數據保護
l 內置GPS (定時或定位)
l 支持外接GPS （NMEA 0183協議）
l 7~8小時電池持續供電 （儀器運行）
l 測試無速度限制 >100kM/小時

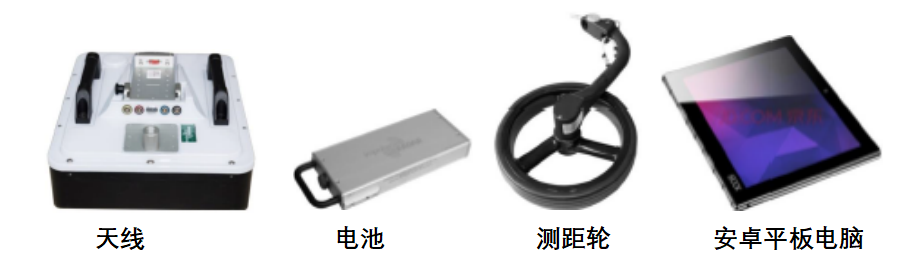

? 系統組成
l 天線（主機內置）+電池+測距輪+安卓平板電腦
l 主機天線一體化的雙頻天線（隧道專用的PLT600為單頻天線）
l 設計獨特的測距輪，即使天線不完全按直線行走，距離系統也會按直線行進的實際距離觸發
l 耐磨、摩擦系數小的滑行底板可最大限度保護天線
l 1分鐘內即可完成所有的連接

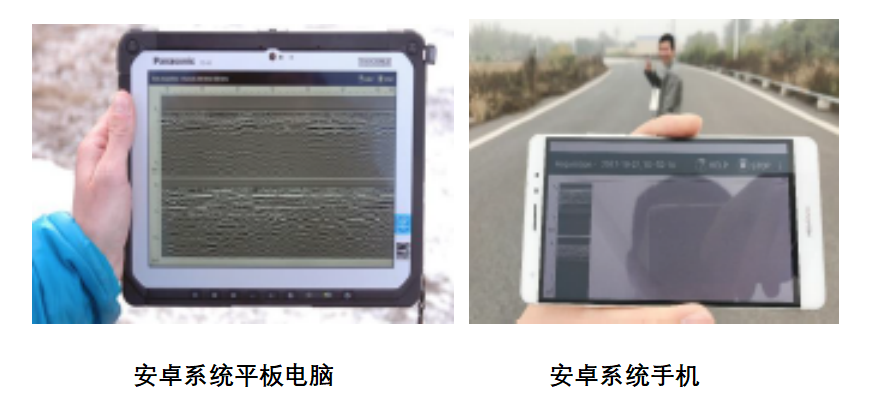

? 數據采集
l 靈活的數據采集和控制-智能手機/平板電腦
l 只用手指點擊或滑動就可以完成全部的數據采集
l 點擊屏幕即可以完成兩個天線數據剖面之間的切換
l 空曠處WiFi的通信距離非嚴格測試可達250m，隧道內的WiFi的通信距離可達100m
l 采集參數簡單易懂，設置少，30秒內即可完成參數設置并開始數據采集

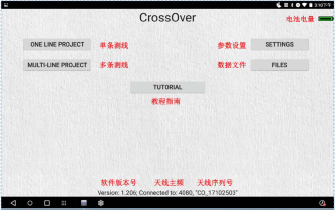

? 采集軟件
l 界面友好，參數設置簡單
l 采樣點連續可調（數字信號）
l 測試深度自動根據波速和樣點數計算并顯示出來
l 疊加次數最低512次（采樣間隔5cm時測試速度130公里/小時）
l 支持測距輪、時間及單點觸發數據采集方式
l 可以自由打標記
l 數據位數可選16位或32位
l 一鍵恢復出廠設置
l 固件升級簡單方便

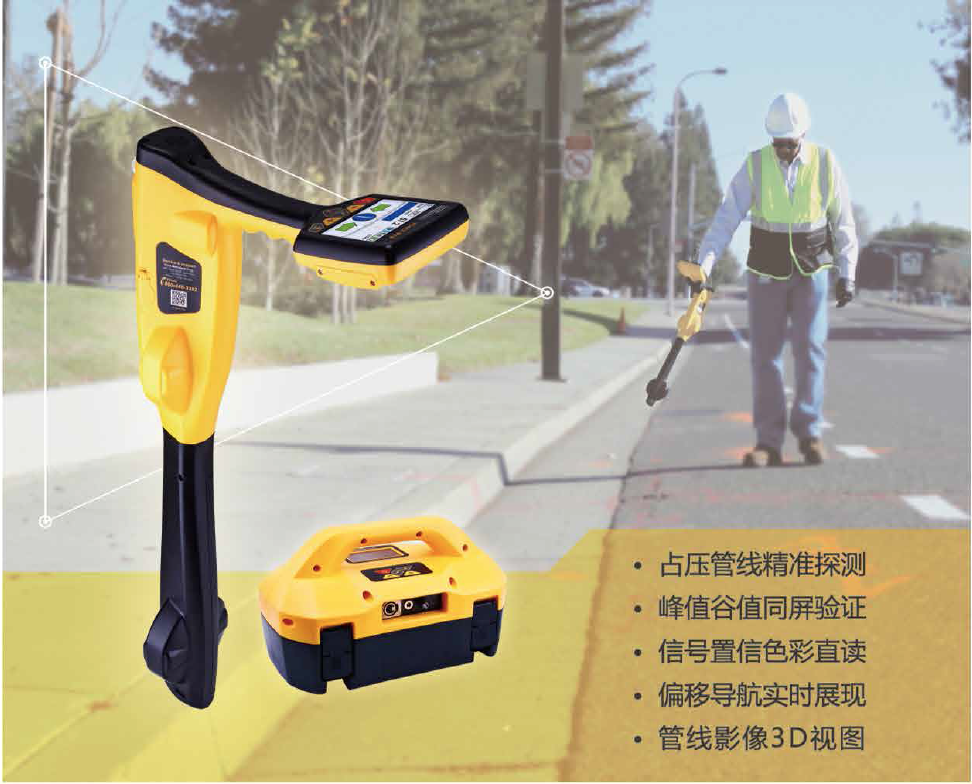

二、 威脈科技vLOC3-Pro金屬管線探測儀
型號：vLOC3-Pro
美國vLOC3-Pro管線探測儀是由美國Vivax0Metrotech集團公司的國際研發團隊精心打造，用來定位埋設的地下管道。采用兩組屏蔽天線，輕松精測失真區域，GPS地理實時定位，測繪物探一體化，探測數據自動傳送等先進技術，具有超強抗干擾、精準定位、超大測深、偏移導航定位、全方位探頭定位、高效測深等優異探測性能和數字化、可視化探測成果，適用于城市綜合管線探測、長輸油氣管線、通信管線、鐵路、電力、燃氣、軍事工程單位及非開挖行業。

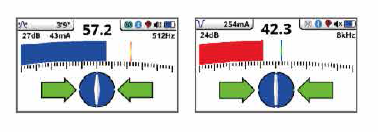

經典定位模式
l 兼容二代管線儀操作方式
l 目標管線深度和信號顏色指示可靠性
l 目標管線平面位置顏色箭頭實時追蹤
l 干擾信號即時失真警示
l 信號干擾強度綠藍紅直觀顯示

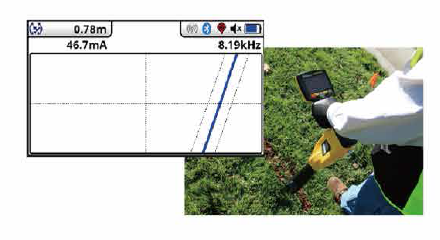

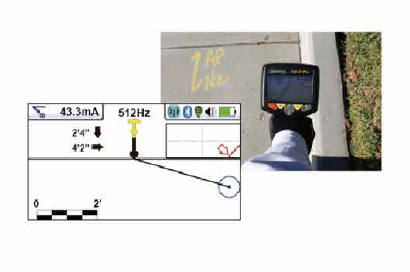

偏移導航定位模式
l 全屏幕自動顯示，無需調節增益
l 實時顯示管線偏移位置、深度和電流
l 管線3D精準視圖
l 綠藍紅三色實時顯示

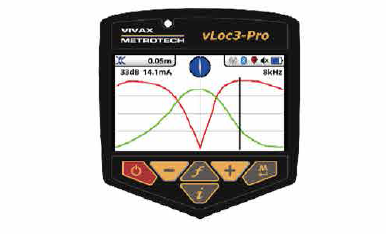

橫向定位模式
l 管線平面位置精準探測
l 目標管線峰值和谷值實時對比顯示
l 可精準判斷管線信號失真區域
l 羅盤導向時刻指示管線位置
全屏信號模式
l 360o全方位指示管線路徑
l 界面簡潔直觀，無需經驗即可進行操作
l 連續顯示深度，電流和管線相對位置
l 管線模擬線顏色實時顯示信號干擾強度
l 相鄰指示線實時顯示信號干擾水平

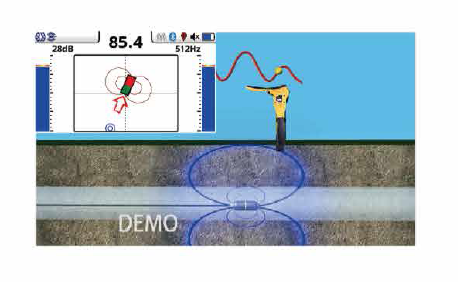

示蹤探頭模式
l PE管道路徑探測的合適選擇
l 顏色箭頭實時追蹤探頭位置
l 全方位接收示蹤探頭信號
l 顏色信號條實時顯示信號強度
l 界面時刻顯示管線探頭幽靈位置

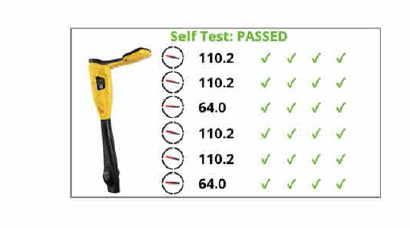

全自動檢測校準功能
l 儀器自行檢測校準
l 多種頻率自動檢測
l 確保管線探測的精確度檢測

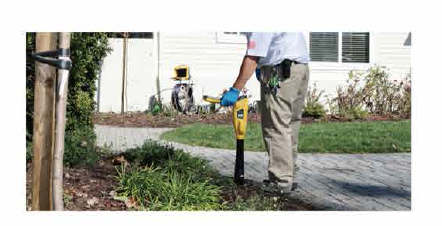

占壓管線精準探測
l 自動定位建筑物占壓管線
l 實時追蹤植被覆蓋而無法通行區域管線
l 即時展現非管線正上方的管線深度和偏移量

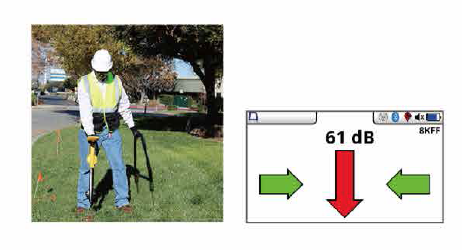

故障查找模式
l 選配A字架
l 外防護層接地故障檢測和定位
l 8KFFF模式信號更精準

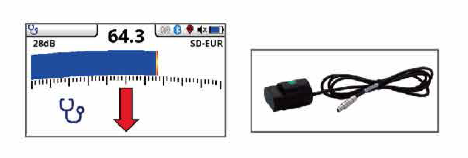

聽診器模式
l 在電纜密集區域，精準識別目標電纜
l 聽診器協助識別電纜
接收機 |
主要技術參數 |
屏幕 |
420×272像素，16位像素，高精度LED顯示屏，4.3英寸 |
電源 |
可充電鋰電池（使用時間12-27小時）（選配） |
工作頻率范圍 |
有源：16Hz-200kHz等50多種頻率 無源：Power50Hz/60Hz/Radio/CP100/CP200 |
工作模式 |
經典定位模式、偏移定位模式、橫向定位模式、示蹤探頭模式、全屏信號模式 |
數據存儲傳輸 |
5000萬數據點，記錄包括深度/電流/頻率/模式/信號強度 |
防護等級 |
IP65he NEME4 |
發射機 |
主要技術參數 |
輸出頻率 |
SD/640/8.44k/32.8k/82.5k SD/640/8.19k/32.8k/83.1k |
輸出功率 |
10W/5W |
電源 |
堿性電池，工作時間>20小時 |
標準配置：發射機（堿性電池盒）、接收機（堿性電池盒）、直連線、接地針、吸鐵石、100mm標準夾鉗、中文說明書、儀器包。

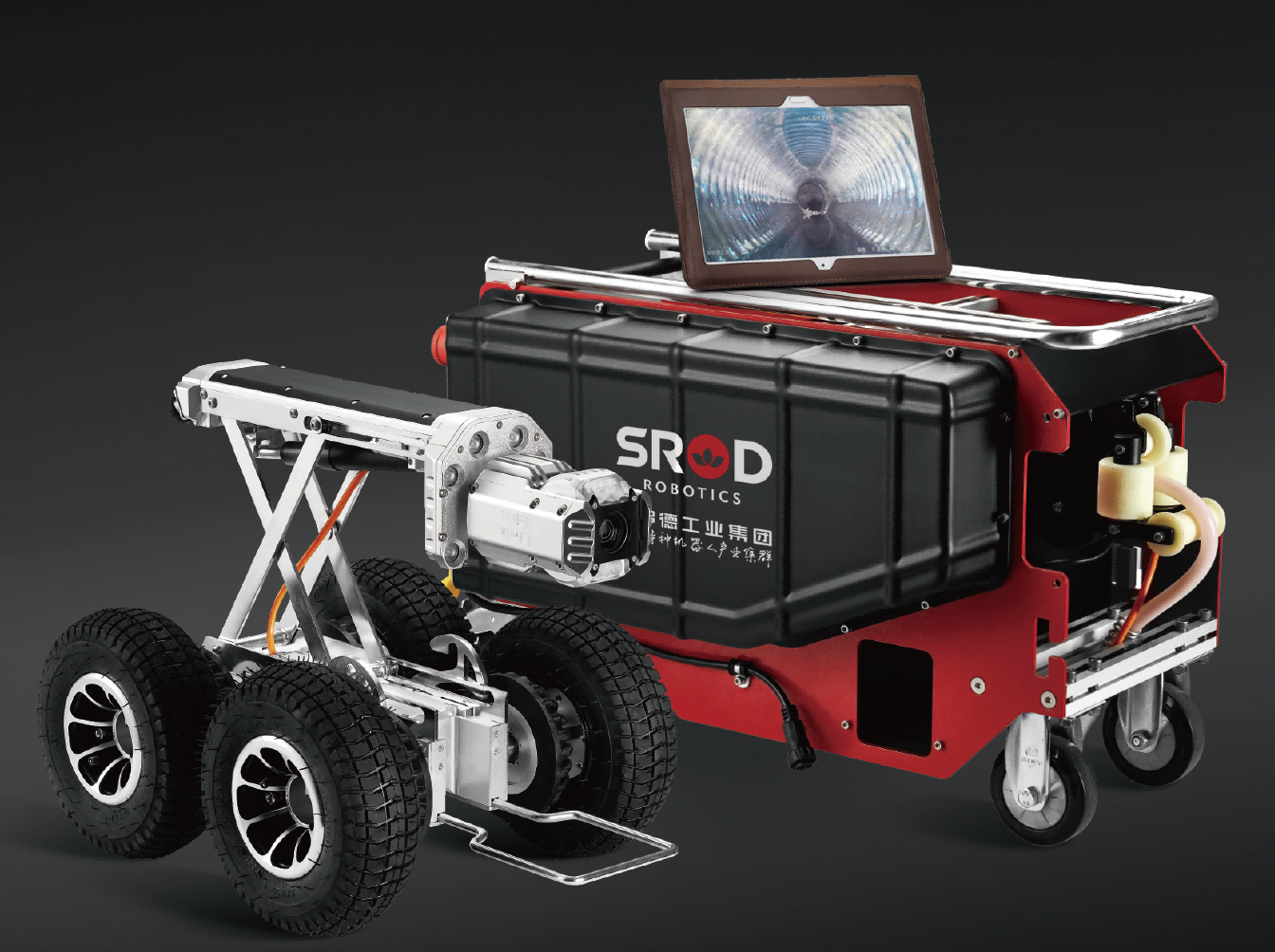

三、 S190管道檢測機器人
S190管道檢測機器人，是以智能輪式運動機構作為搭載平臺，采用工業級高分辨率彩色攝像單元、運動姿態檢測單元和智能控制影像錄制處理終端，輔助強力照明光源和高精度計米線纜卷收裝置,可進入管道內部進行視頻錄像、缺陷抓拍圖片、記錄缺陷位置信息及制作專業的管道檢測報告。
產品特點：
l 采用模塊化設計，安裝簡單，維護便捷、設備配件之間具備優越的互換性
l 平臺化設計，車體可搭載拓寬支架或升降架，同時車體可更換不同大小的輪胎，滿足不同管徑檢測的需要。
l 360o無死角管壁檢測
l 厘米級高精度計米裝置，準確定位機器人所在位置
l 十多年業內運動蜜蜂防水技術沉淀
l 前后同時采用高清信息采集攝像頭

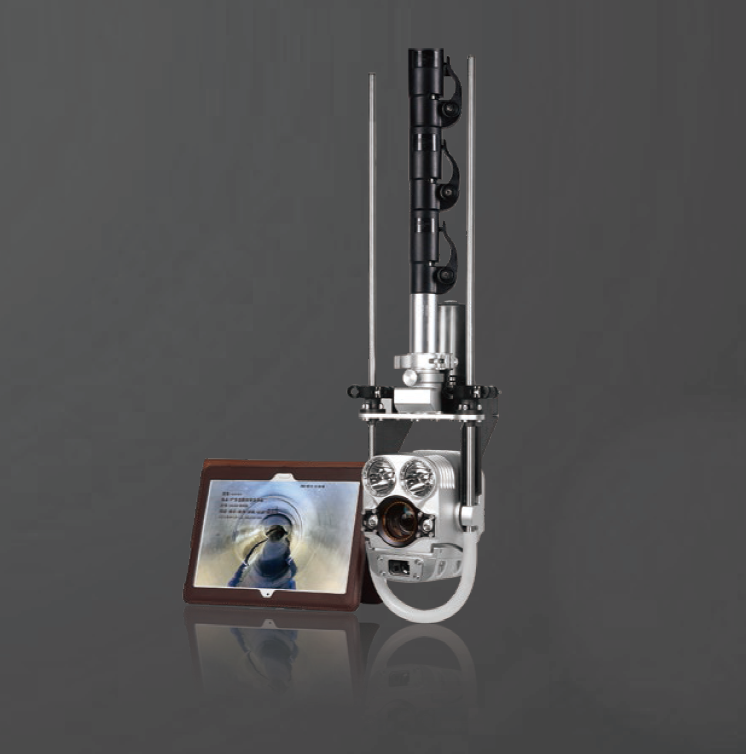

四、 E25C管道潛望鏡

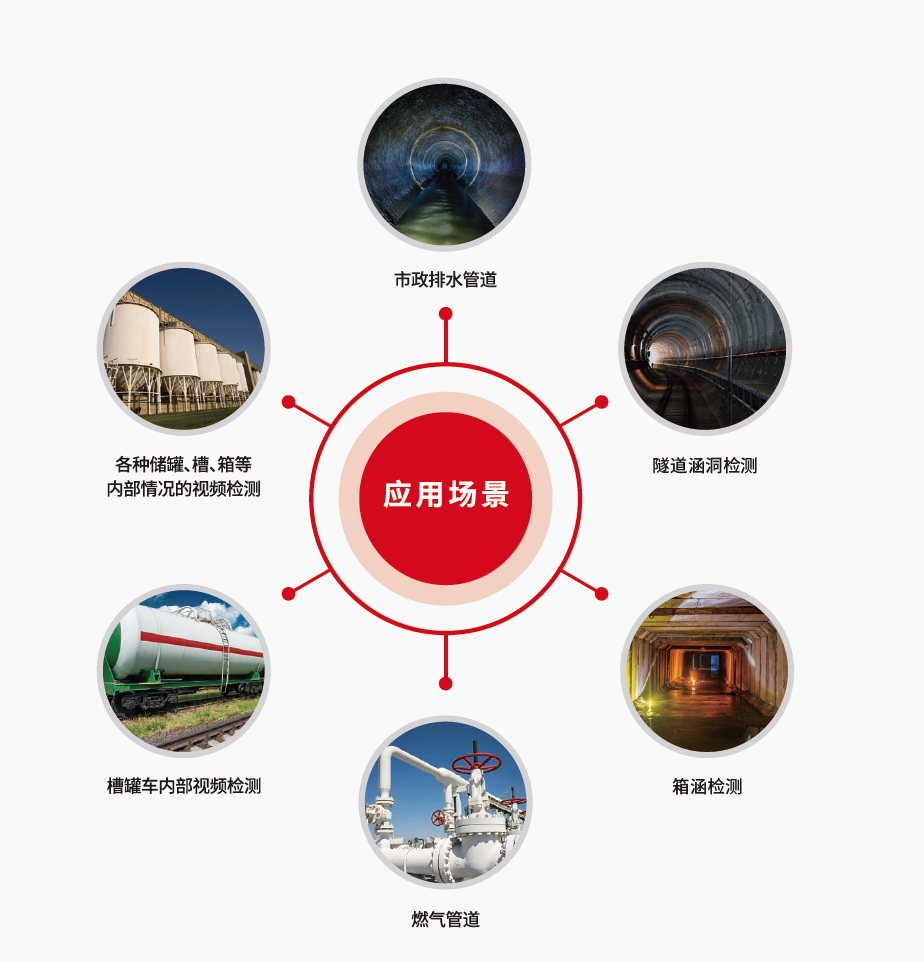

E25C管道潛望鏡是一種極其實用、操作方便、功能完善的管道快速檢測設備。在檢測過程中，采用無線的方式將視頻信號、缺陷位置信號傳輸到手持式控制平板終端上，用于容器罐體內部檢查，市政排水管道快速勘察，隧道涵洞內部空間檢測，槽罐車內部檢測等。
產品特點：
l 高清影像頭，像素高達210W
l 高精度激光測距，100m大量程，誤差mm級別，可快速判定缺陷位置離井口的距離
l 采用無線的方式將視頻信號、缺陷位置信號傳輸到手持式控制平板終端上
l 電動上下45o仰俯，一鍵復位
l 300倍變焦，高亮度智能復合光源，畫面均勻，觀測距離最遠可達100m
l 采用IP68防護等級，具備一鍵除霧功能

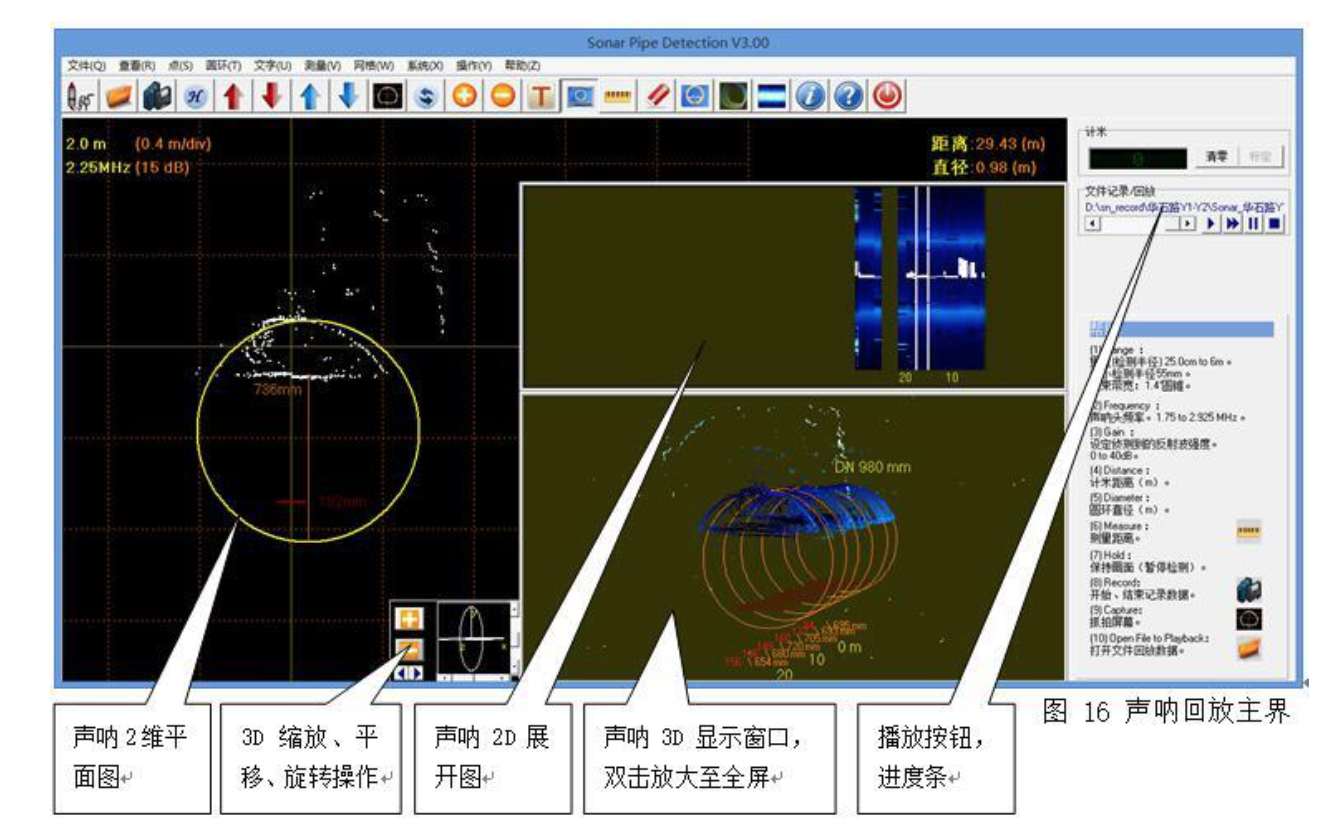

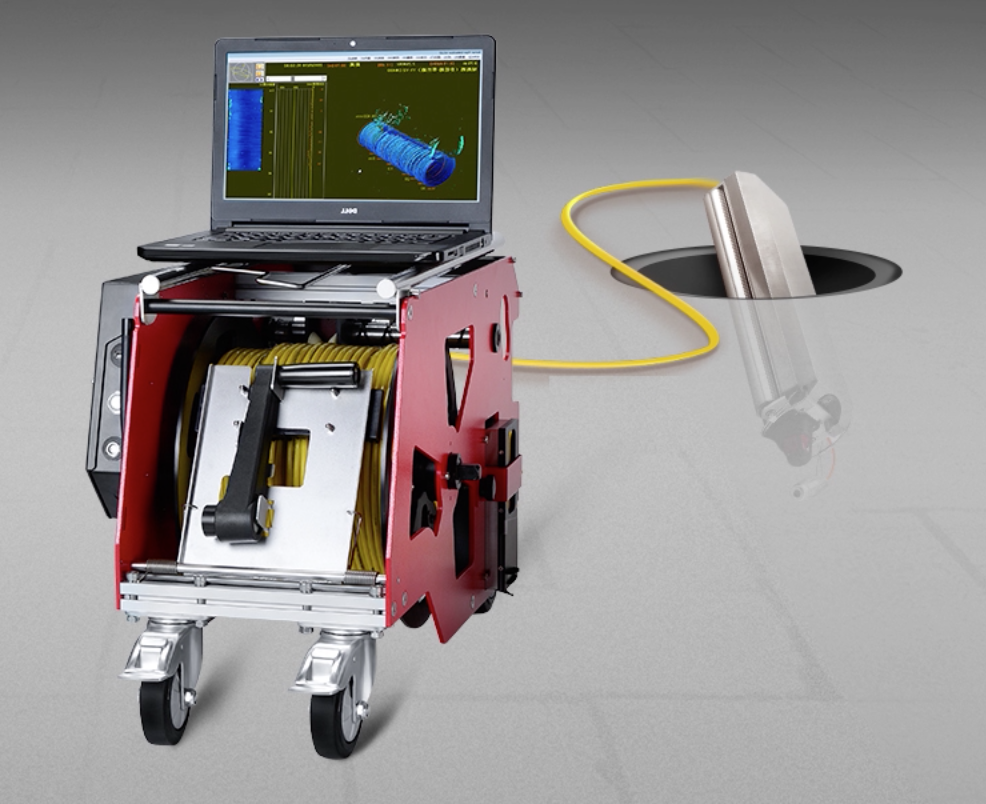

五、3D聲吶——管道流動性浮泥與管底硬泥檢測儀
3D聲吶檢測儀是對流動性稀泥與沉積物測量的一套排水管道三維檢測成像設備，主要由漂浮閥、攝像頭、聲吶頭、控制電路箱、拖拽傳感器等部件構成。具有管道內水下聲吶環掃、2D成像、3D成像、管道直徑識別、稀泥頂部深度識別、硬質沉積物厚度識別、自動間隔抓拍圖片、全程錄像等功能。廣泛應用于市政管道監測、河道勘測、應急搜救等領域。
六、毒氣檢測儀

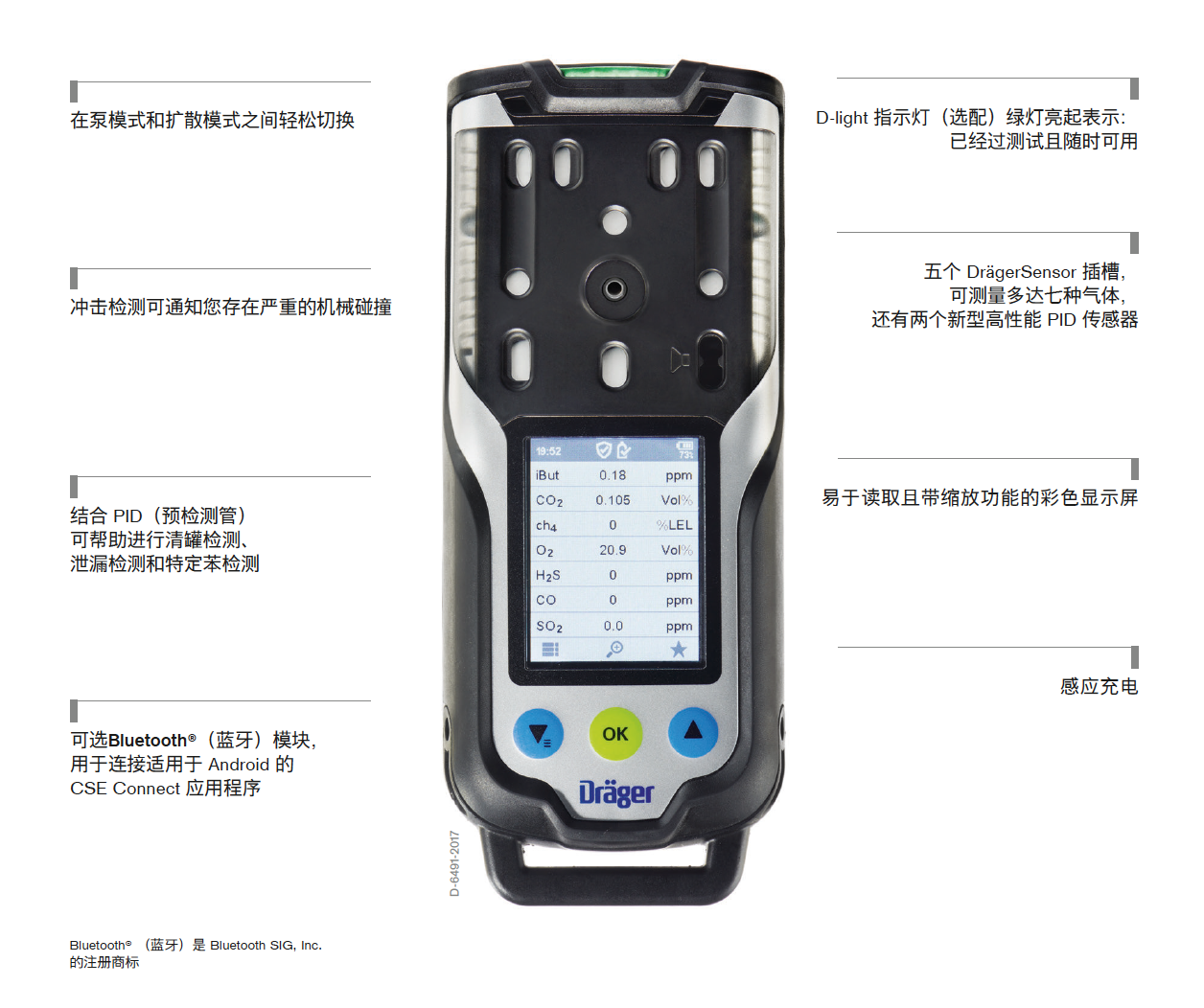

德爾格X-am 8000多種氣體檢測設備可以一次性檢測1～7種氣體，包括毒氣、易燃氣體、蒸汽和氧氣等。

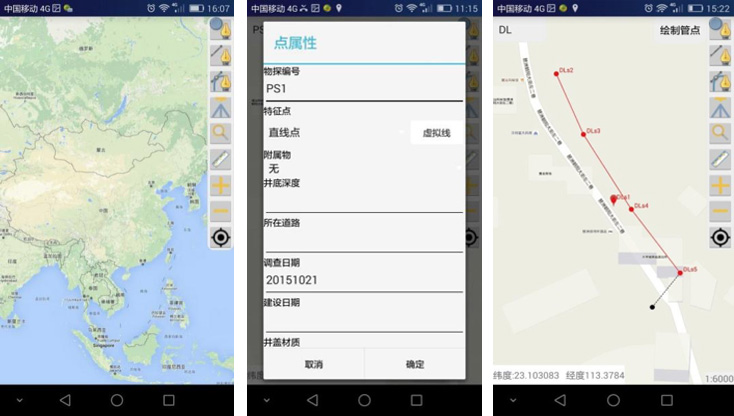

七、管線移動調查系統
管線移動調查系統（簡稱管調通）是為了提高管線調查工作效率，實現內外業一體化數據采集模式而開發一套移動管線數據采集軟件。系統采用Android studio1.3 開發工具，利用Arcgis android sdk-v10.2開發平臺開發而成。系統具有如下特點：
1、內外業一體化，提高工作效率，傳統外業記錄在紙質草圖上，晚上回到住地后再花大量時間進行數據錄入，導致外業人員白天晚上都很辛苦；而采用手機記錄數據，晚上回到住地后數據直接導入后就可以成圖，這種內外業一體化的作業模式，極大減輕了內業工作量，也降低了內業錄入數據出錯的可能性。
2、系統提供了測量收點功能，采用了管調通，測量人員手機中就有管線探查數據，根本不用管線探查人員帶測，測量人員直接去測量即可，節約了人員成本，另外也不用擔心漏測管點的問題。
3、系統提供了 GPS 定位功能，同時可以加載 google 在線底圖，在沒有地形底圖也能有大致參考，保證管線探查記錄位置相對準確性。

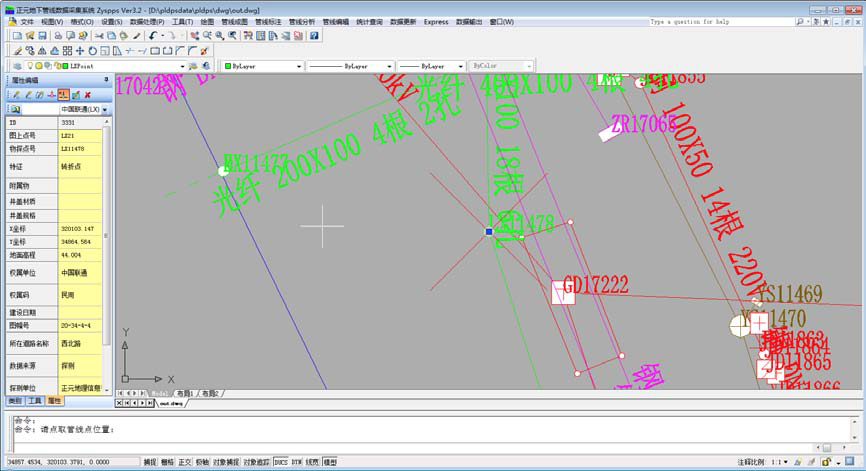

八、地下管線數據處理系統
管線數據處理工作數據量大、內容多，同時涉及到物探、測量和計算機等多方面的知識, 是一項繁瑣、復雜的工作，《Zyspps》，系統開發完成后，被成功應用到公司大小數百個管線普查或更新項目中，同時經過將近十年的不斷更新完善，系統的圖庫聯動性和錄入、查錯、成圖、導出一體化處理流程大大簡化了內業數據處理的復雜性和繁瑣性。
《Zyspps》是利用Visual C++ 和ObjectArx、ObjectZrx技術在AutoDesk AutoCad或中望CAD平臺上二次開發而成，現可運行在 _AutoCad2008、AutoCad2016及中望CAD2020等平臺上，主要功能如下：
一、 _強大的數據建庫功能
系統可以根據需要以以下三種方式錄入管線數據：
1、物探庫過渡錄入方式：此錄入方式錄入界面和外業記錄表格格式一致，方便直觀，便于前期大批外業數據的錄入、查錯和修改。
2、直接分離點線錄入方式：此錄入方式將物探數據直接分離為點記錄和線記錄，便于管線內業數據的后期處理和修改。
3、圖庫聯動繪制錄入方式：此錄入方式通過圖庫聯動的方式在繪制管線點和管線段圖形的同時建立點線數據庫。
二、 全面的數據查錯功能
1、可自定義的數據查錯方式：用戶可自定義數據查錯的種類和方式。
2、全新錯誤記錄定位功能：用戶只需雙擊錯誤提示行（在錯誤輸出窗口中），既數據庫可自動跳轉定位到對應錯誤記錄行（如果當前管種錄入界面已打開）和管線圖形中可自動跳到對應的管點和管線（如果當前圖形已打開）。
三、 _快速的管線成圖功能
1、改進的管線成圖算法大大縮短了管線成圖時間，適合對大批量數據進行處理。
2、三維管線成圖和查詢功能。
3、分管類、分圖幅、自定義SQL條件查詢成圖功能。
四、 方便的圖形、數據維護功能
1、圖庫聯動：用戶可通過管線圖形直接對數據庫進行查詢修改。
2、庫圖聯動：用戶對數據庫的修改可直接反饋給管線圖形中，自動更新圖形中的有關的符號、注記等相關屬性。
五、 _靈活的自定義設置功能
1、數據錄入自定義：用戶可自定義數據錄入的“管線類型”、“管線字段”、“管線特征”等設置。
2、管線成圖自定義：用戶可自定義管線成圖的“圖層設置”、“字體設置”，“線型設置”，“注記設置”，“圖廓設置”，“扯旗設置”等設置。
3、管線成果表生成自定義：用戶可自定義生成管線成果表樣式和內容等。
4、界面自定義 。
