全巖心3D數字成像移動檢測中心
型 號：
原產地：國內天津
用 途：對全尺寸巖石樣品內部組構進行無損、透視、高分辨、三維成像及分析的移動檢測分析中心，為您提供樣品的CT高分辨三維影像數據及數字巖心模型。隨環境要求拆卸箱體進行現場作業、海上平臺作業、車載作業、船載作業等。
全巖心3D數字成像移動檢測中心
產品介紹

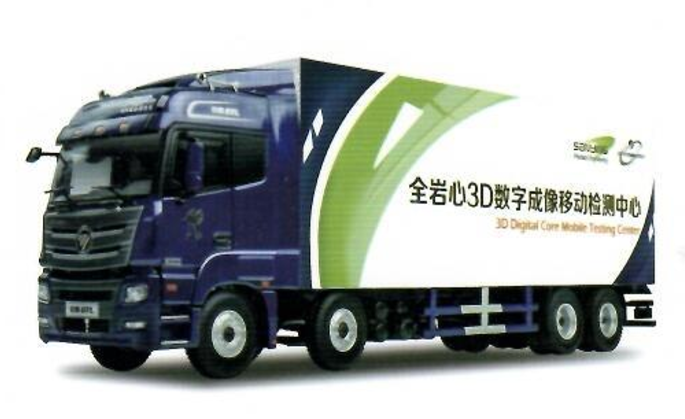

全巖心3D數字成像移動檢測中心（3D Digital Core mobile Testing Center）可搭載多款CT及其配套設備，主要服務于石油地質和巖土工程各大巖心庫及鉆井勘探現場，是一款可對全尺寸巖石樣品內部組構進行無損、透視、高分辨、三維成像及分析的移動檢測分析中心，為您提供樣品的CT 高分辨三維影像數據及數字巖心模型。
該移動中心不僅具有方便快捷的移動能力和高分辨測試分析功能，在操作性、安全性、可靠性、舒適性等方面也是精心設計。其搭載的顯微CT系列具有靈活便捷的人機操作界面及開放的軟/硬件平臺，可以隨環境要求拆卸箱體進行現場作業、海上平臺作業、車載作業、船載作業等。
產品特點
1）高分辨率快速成像；
2）巖心現場分析結果；
3）工程現場決策依據；
4）防范巖心運輸損傷；
5）車廂設備齊整，樣品裝填方便。儀器室設有靜音發電機、滑軌、機械臂與巖心架，讓巖心裝填更加輕易方便。生活區空間充足，安靜舒適，空調、冰箱、臥鋪、衛生間、廚房、衣柜等一應俱全；
6）有勁省油、智能舒適、安全可靠。整車輕量化設計，降阻能力提升，自動轉速控制系統，節油更智能。超強馬力，讓整車動力澎湃充足?？諝鈶壹堋饽易?，全自動調節空調更加舒適。車身操作性能高、發動機專屬制動系統、整車加固讓承載能力和安全可靠性提升。
第一時間、第一現場
為您提供最專業的檢測服務！
|
車載作業 |

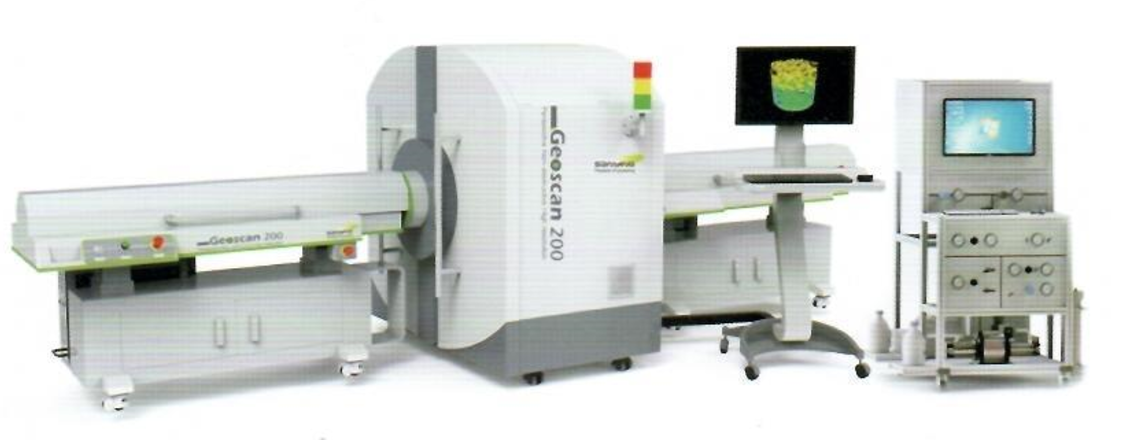

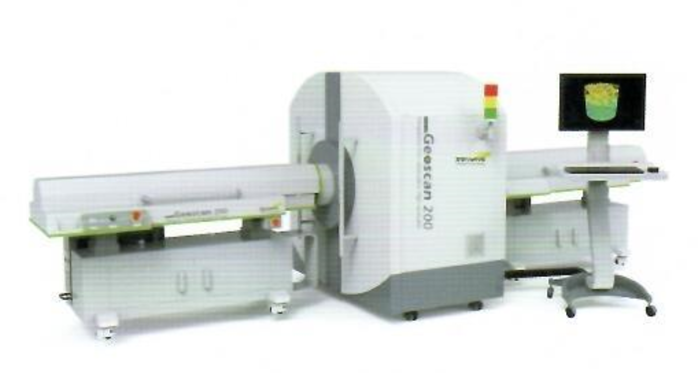

全巖心CT掃描儀 |
|
船載系統 |
|
|

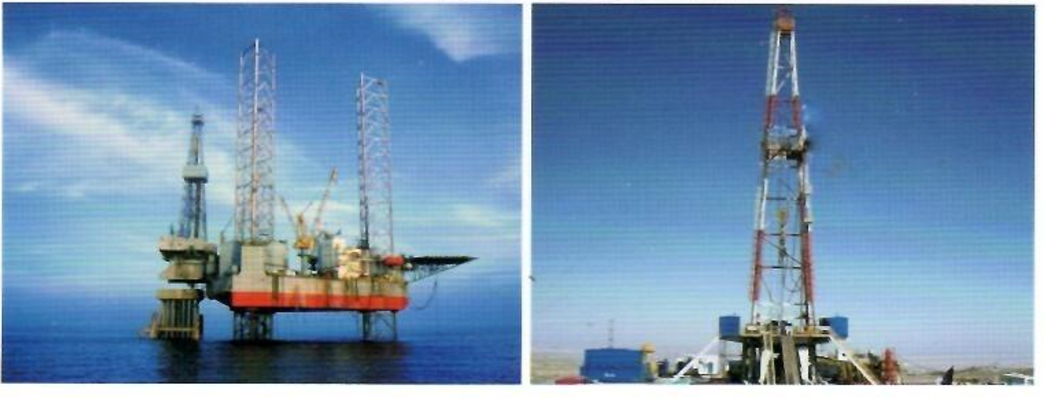

海上平臺 |
流動實驗室 |
1. 三維/透視/無損/高分辨
2. 巖心現場測試，第一時間獲得巖心結構信息
3. 節約巖心運輸成本
4. 防范巖心運輸損傷
5. 工程現場決策依據
6. 資源儲量及產量快速預估
7. 資源潛力快速評價
8. 資源開發效果快速評估
驅替系統
飽和油狀態

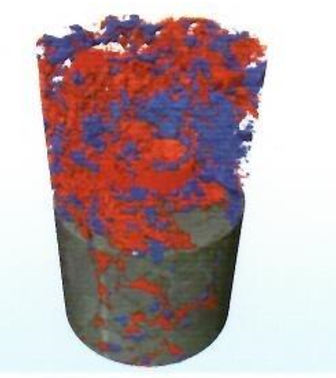

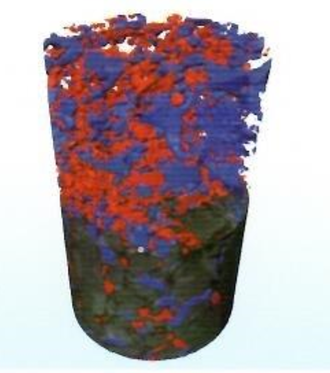

水驅油中間態

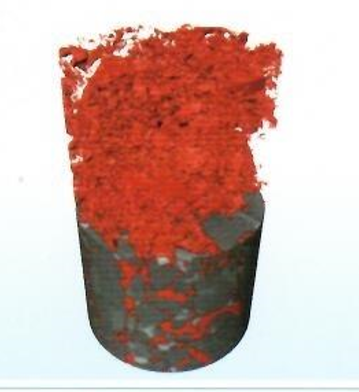

水驅結束
“多場耦合”環境下的原位測試
原位溫度控制
原位壓力加載裝置
原位微振動加載裝置
超高分辨率成像，實現對全直徑巖心、巖土樣品內部結構的三維高分辨率無損表征
全新的巖心測試模式，樣品固定不動，普遍適用于各種狀態巖心樣品的檢測，包括完整/斷裂全直徑巖心、水油、流狀、碎片巖石/巖土、粘合力小的松散巖石/巖土等
非標準長度（分段）樣品組合測試，更低的測試成本，更快的檢測速度，更高的成像質量
全屏蔽防輻射箱體，無需另外建設鉛房或屏蔽室，安全便捷
微焦點射線源和高對比度探測器，保證出色的圖像質量
為全直徑巖心量身打造的專業CT測試設備，全面替代傳統醫用CT的檢測方式
巖心整體檢測優勢，與顯微CT相結合，宏觀與微觀分析能力相得益彰
更清晰的檢測結果，更低廉的測試成本，更高效的檢測效率
更專業的數字巖心分析軟件，儲層特征現場描述，根據巖心數據庫評分在項目早期即可對勘探開發目標區域的產量、儲量進行預測，通過類比等方法快速指導形成礦產勘探開發方案
多場耦合、驅替、溫壓加載系統，滿足不同測試條件模擬需求
|
儀器技術指標 |
|
|
分辨率 |
≤100μm |
|
掃描速度 |
≤15min/m |
|
樣品直徑 |
≤150mm |
|
樣品長度 |
≤1100mm |
|
箱體 |
全鉛箱體防護 |
|
掃描模式 |
快速掃描、螺旋掃描、分段掃描、圓柱掃描、超視野掃描 |
|
整車參數 |
|
|
長×寬×高 |
12.5m×2.5m×4m |
|
整車重量 |
26t |
|
最大牽引重量 |
40t |
|

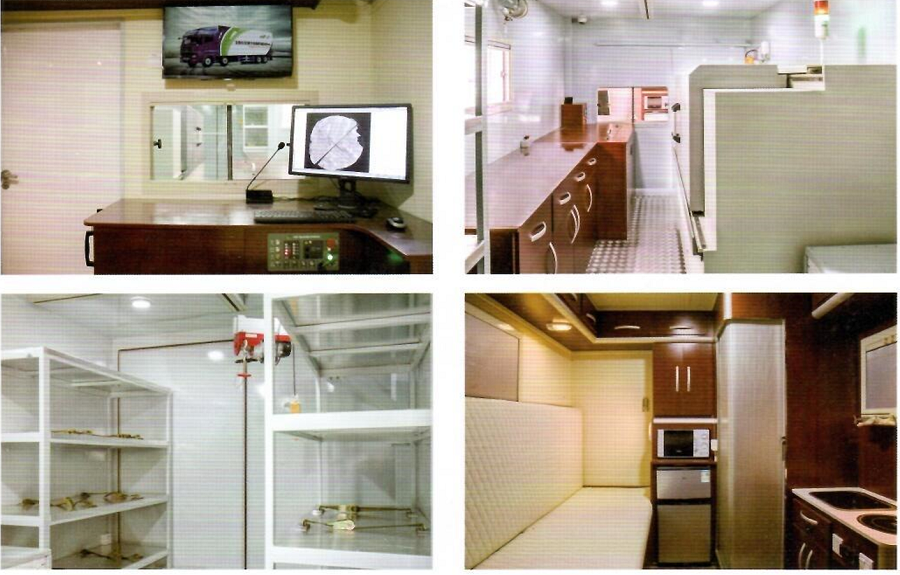

房車車廂配置 |
|
|
儀器區 |
掃描儀、工作臺、發電機、空調、運輸車、吊車、樣品架 |
|
生活區 |
觀察窗、操作臺、臥鋪、空調、冰箱、衛生間、廚房、衣柜 |
|
內容 |
項目 |
|
|
巖心地質特征描述 |
地層層序、層理判斷、巖性非均質性、裂縫分布及定量描素、孔隙分布、孔洞連通性、巖心污染、組構三維空間變化 |
|
|
微觀特征統計 |
礦物 |
礦物體積含量測試、面礦物率、礦物灰度識別、粒徑大小、定向性、骨架模型三維提取 |
|
裂縫 |
裂縫寬度、裂縫交角、裂縫產狀、兩表面相關性分析、厚度分布、地層曲率、裂縫滲透率計算、分形維數 |
|
|
孔隙 |
孔隙直徑、孔隙數目、孔隙長寬比、孔隙周長面積體積、形態因子、定向因子、分形維度、孔隙分布分形維度、面孔率、體孔隙率、連通性分析、喉道數、孔洞連通數、配位數 |
|
|
油層物理參數 |
密度測量、流體體積、飽和度、滲透率 |
|
|
原位開采方案對比 |
壓裂、酸化、驅替前后原位對比 |
|
|
模擬 |
大尺度滲流模擬、多孔介質流動特征 |
|
|
巖心數據庫建設 |
巖心3D信息基因庫建設，大數據保存及處理分析 |
|
巖心地質特征描述
巖石微觀特征統計
油層基本物理參數
壓裂酸化原位對比
油水驅替特征研究
大尺度流體滲流模擬
地質工程類研究
數據巖心庫建設

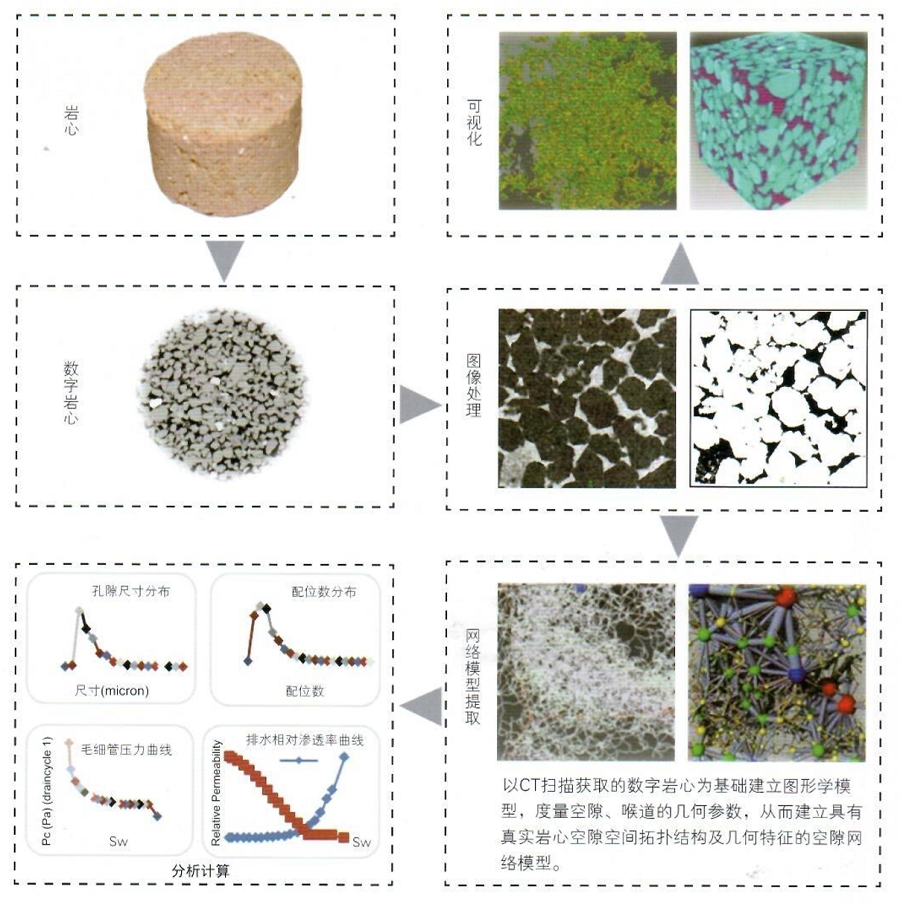

巖石網絡模型的構建是實現微觀滲流實驗和模擬研究有機結合的關鍵技術之一。借助X射線三維顯微成像技術，獲取一系列的能夠真實描述巖石的微觀孔隙結構和流體分布的CT切片圖像。在提取孔隙空間骨架、喉道信息以及孔隙信息的基礎上建立相應的網絡模型，實現CT三維圖像信息向孔隙/喉道大小分布以及拓?fù)湫畔⒌霓D(zhuǎn)化。

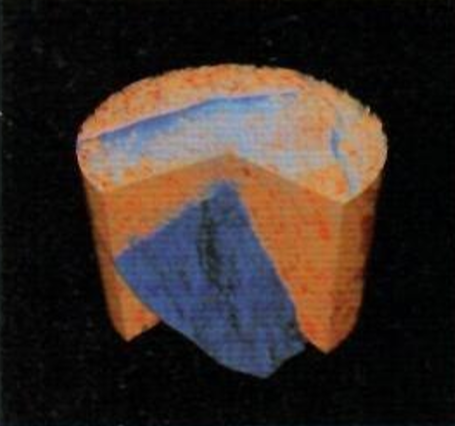

儲層結構三維可視化表征

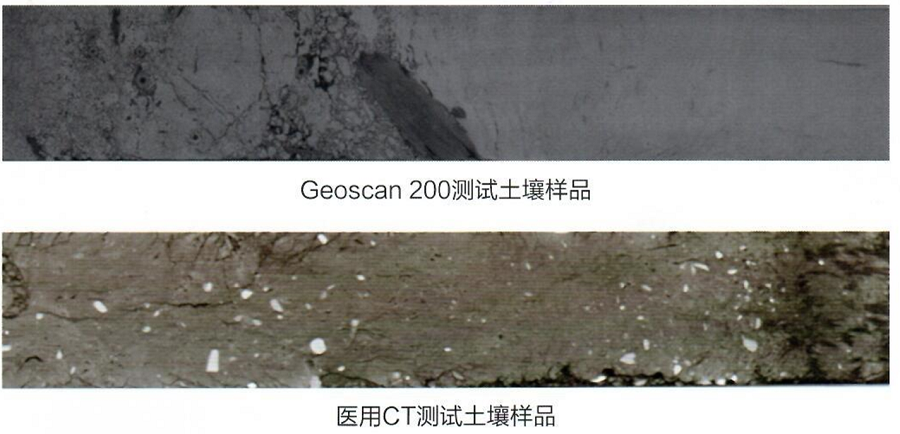

土壤二維形態展示
花崗巖二維成像展示

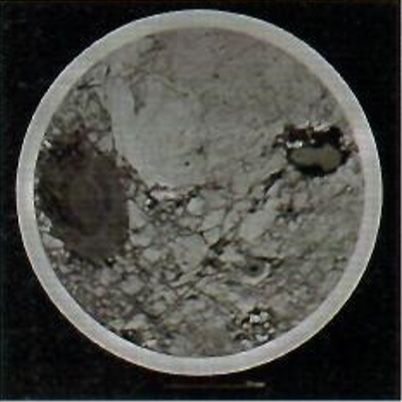

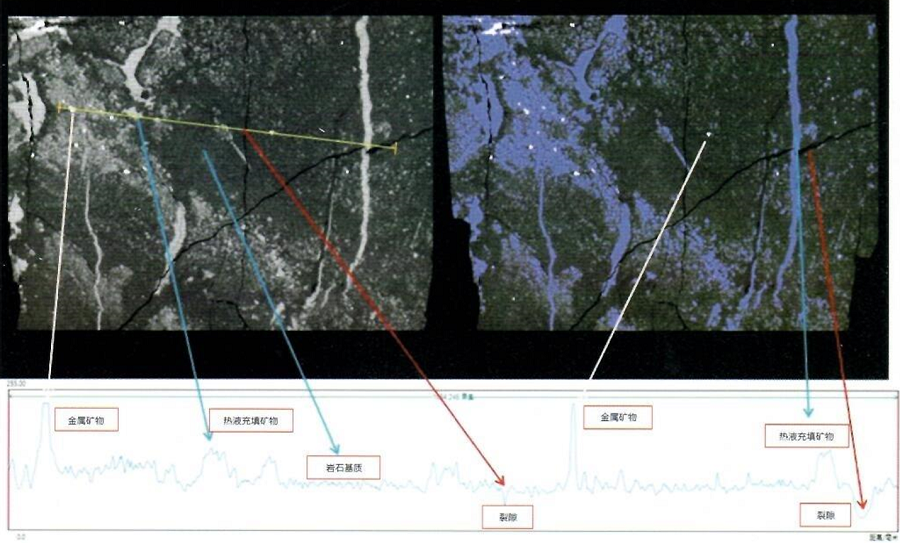

花崗巖檢測結果

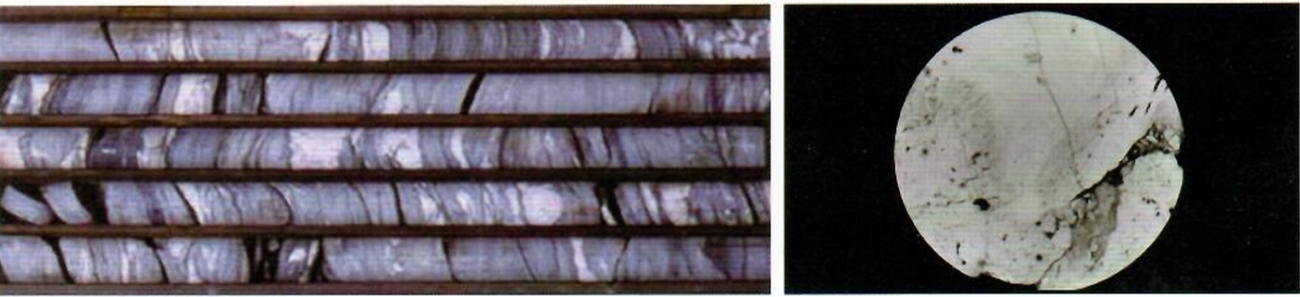

利用全直徑巖心CT掃描，完成地層層序、地層層理、裂縫分布、孔隙分布、巖性非均質性、孔洞連通性、巖心污染、組構三維結構特征的觀察描述及定量分析

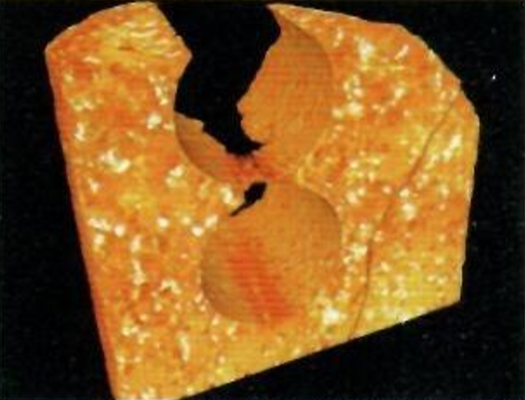

孔隙/裂縫的提取與分析

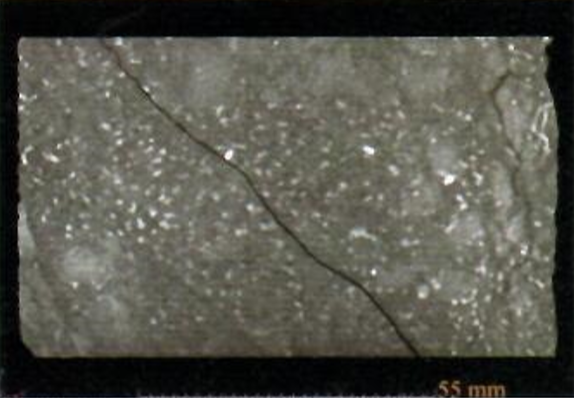

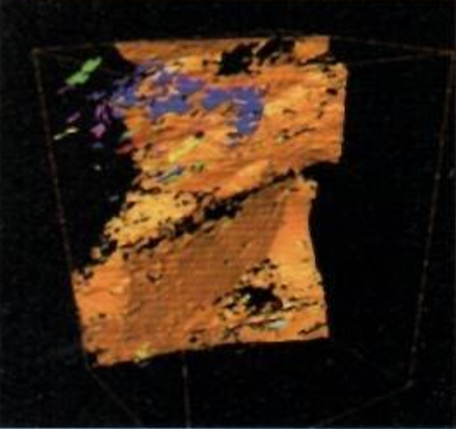

花崗巖裂縫形態展示

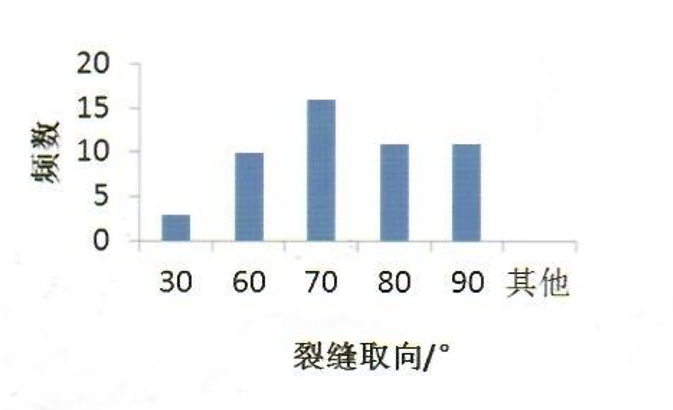

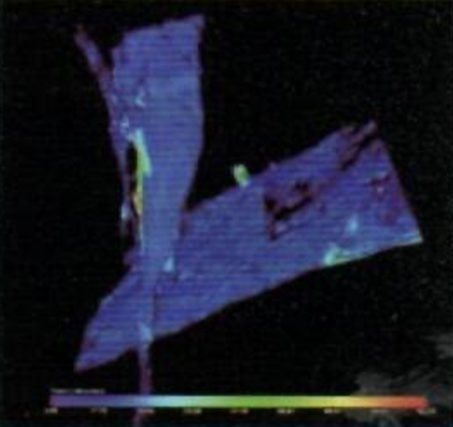

裂縫厚度分布

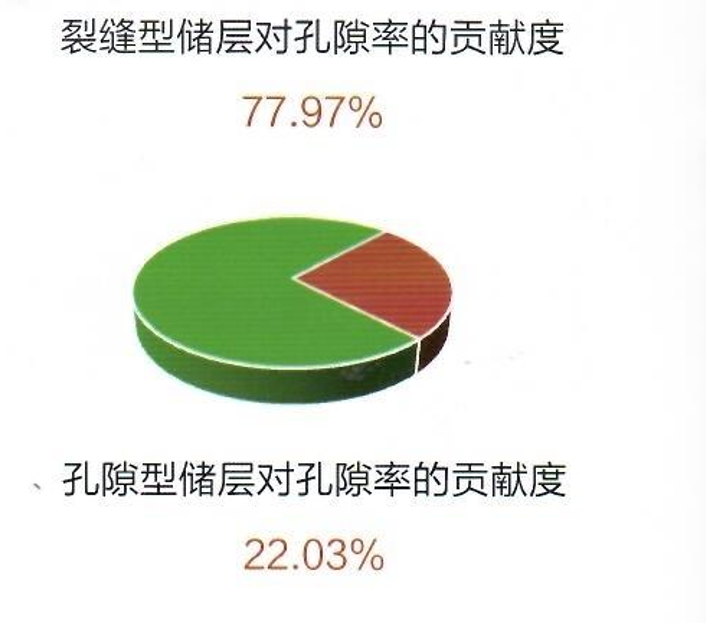

裂縫型儲層
孔隙型儲層

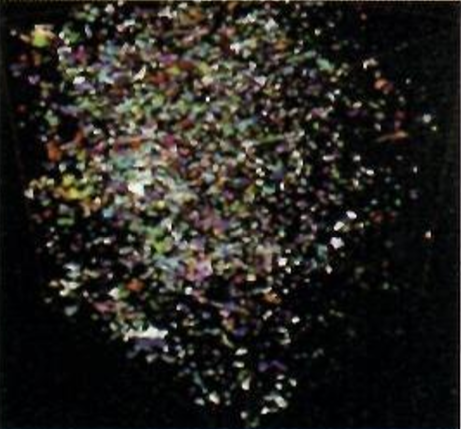

礦物提取與分析
含油氣分布與檢測
