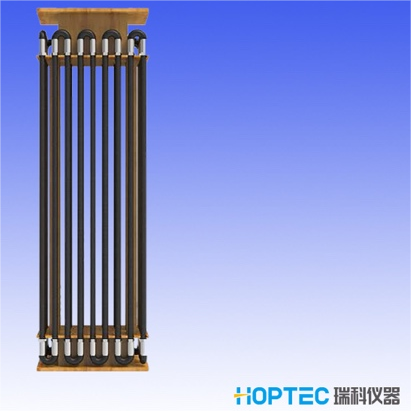

FIV系列 陣列位移計(柔性測斜儀)
型 號：FIV系列
原產地：中國
用 途：實時三維監測系統集陣列位移計、數據采集設備、監測云平臺于一體，系統可實現監測數據實時采集、監測成果分類規范化存儲、報警信息多樣化推送等功能。同時，系統可兼容不同廠家的各類監測設備和傳感器。滿足大壩、邊坡、礦山、尾礦庫、隧道、基坑等多種自動化監測場景的應用需求。
FIV系列 陣列位移計(柔性測斜儀)
系統介紹
瑞科儀器FIV系列陣列位移計實時三維監測系統集陣列位移計、數據采集設備、監測云平臺于一體，系統可實現監測數據實時采集、監測成果分類規范化存儲、報警信息多樣化推送等功能。同時，系統可兼容不同廠家的各類監測設備和傳感器。滿足大壩、邊坡、礦山、尾礦庫、隧道、基坑等多種自動化監測場景的應用需求。
陣列位移計產品介紹

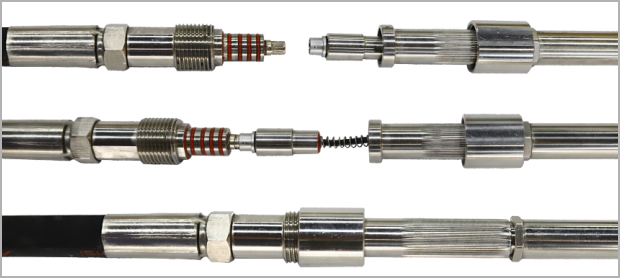

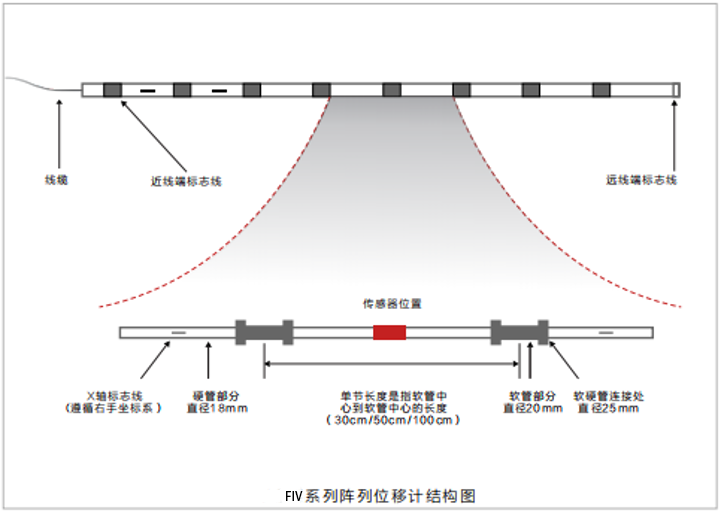

FIV系列陣列位移計是由高強度的陣列式固定長度測量單元組成，單元間使用能承受較大應力與變形的柔性接頭進行連接，每節測量單元上均標有X軸標志線。

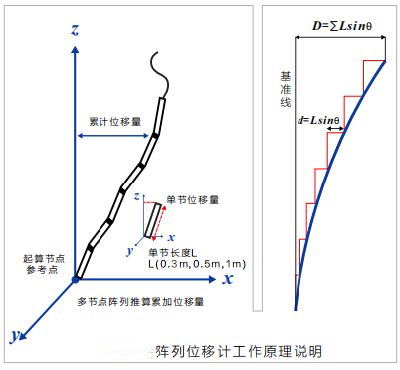

陣列位移計工作原理說明

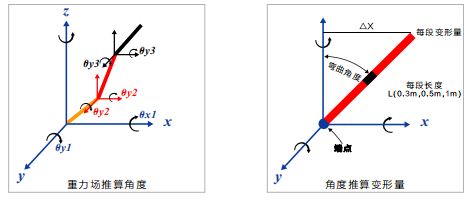

FIV系列位移計工作原理是通過MEMS微機電系統測量重力加速度在不同軸向上的數據來計算出對應軸與重力方向的角度，通過角度的變化計算對應測量單元的位移量。
?每個測量單元安裝有三個加速度傳感器，通過測量傳感器的加速度值來計算出對應軸與重力方向的夾角θ。
?通過計算出對應軸與重力方向的夾角θ來計算對應測量單元的位移量( d=L*Sinθ)。
?每個測量單元長度為L,則第i個測量單元在重力方向的坐標系中對應的坐標長度為 d=L*Sinθi,對應的第i個測量單元在整體坐標系中的坐標為第1個測量單元到第i個測量單元的累加值D=∑L*Sinθi。
d：三維軸線中(X、Y、Z)單個測量單元相對基準的變形值；
L： 單個測量單元的長度（ 0.3m 、0.5m、1m）；
θ：?jiǎn)蝹€(gè)測量單元對應軸與重力方向之間的夾角；
陣列位移計參數
指標 |
HT-FIV-A |
HT-FIV-S |
工作方式 |
MEMS微機電加速度式 |
|
量測方向 |
3維度（X、Y、Z三向） |
|
角度分辨率 |
優于±0.0003° （±1.08"） (±0.000005rad) |
優于±0.0028° （±10"） (±0.00005rad) |
位移分辨率 |
優于0.005mm@500mm |
優于0.02mm@500mm |
系統穩定性 |
優于±0.5mm（32m） |
優于±2.0mm（32m） |
測量精度 |
±0.002° (0.0006%F.S.) (0.02mm@500mm) |
±0.0012° (0.0003%F.S.) (0.1mm@500mm) |
溫度測量精度 |
優于±0.2℃ |
優于±0.8℃ |
抗扭轉校正精度 |
優于±1° |
優于±1.8° |
溫度記錄 |
實時溫度記錄（每節） |
|
采集頻率 |
常規最高1秒/次 |
常規最高1分鐘/次 |
電氣功耗 |
DC12V 3.2mA/節點 |
|
抗拉保證 |
550kgf |
|
防水保證 |
水下200mm（2MPa） |
|
工作環境 |
-40~60℃（濕度≤95%） |
|
直徑規格 |
22mm（主體），25mm（最大處），分段拼接時，分接頭直徑29mm |
|
磁場干擾 |
沒有影響 |
|
電場干擾 |
沒有影響 |
|
形變軌跡 |
形變軌跡實時回放 |
|
長度規格 |
單節0.5米或1米可選 |
|
節段連接處最大彎曲角度 |
180° |
|
組裝方式 |
任意長度自由拼接 |
|
通訊電纜 |
5m |
|
分節尺寸 |
20m、10m、5m、2m、1m、0.5m（其他長度定制） |
|
FIV系列陣列位移計特點
1. 溫區補償/數據穩定

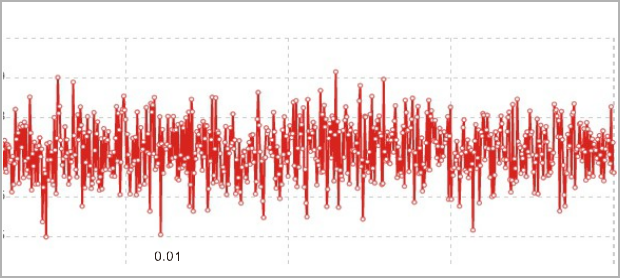

采用MEMS微機電系統，通過高度集成完美地消除了軸系間的誤差，在-40℃～60℃之間采用溫區補償模型消除溫飄，保證了FIV數據采集的穩定；在實驗環境中，該系列產品數據波動最優僅為0.01mm。
2. 方向準確/精度可靠

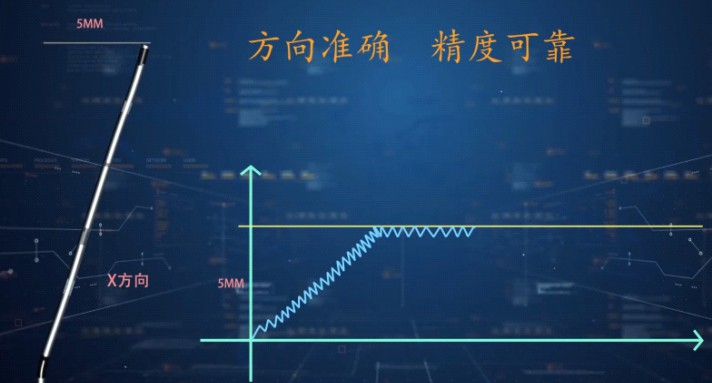

FIV系列陣列位移計出廠前，每個節點都采用高精度全自動標定系統進行獨立標定，組裝完成后再次整體標定，保證了X、Y、Z方向的準確，位移分辨率每節（ 500 mm ) 最高可達 0.005mm。
3. 偏量修正/扭轉校正

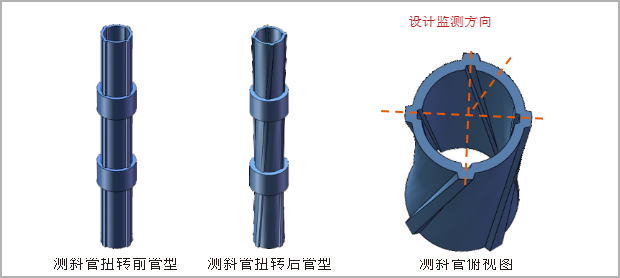

偏量修正：陣列位移計初次安裝時，如測斜管已經發生扭轉，可根據安裝時陣列位移計首節Mark線方向與待測變形方向的夾角進行修正，保證了監測方向的準確性。
扭轉校正：陣列位移計安裝完成后，在監測過程中，如測斜管發生扭轉，可對由測斜管扭轉過程中帶動陣列位移計扭動產生的角度進行校正 ，保證測量結果的準確性
4. 在線傳輸/實時分析

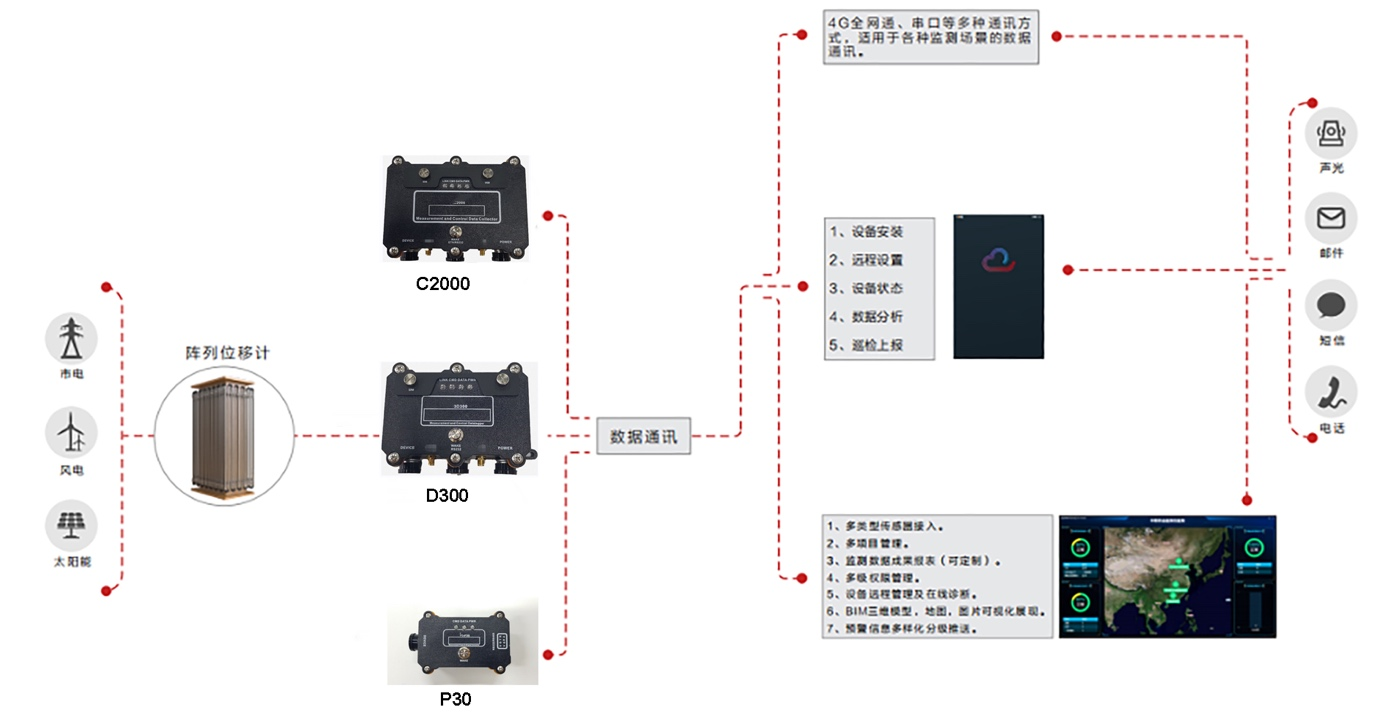

FIV系列陣列位移計支持4G全網通、串口等多種通訊方式，安裝完成后接通電源、簡單設置，監測數據便可實時采集、在線傳輸，采集頻率最高可達每秒1次，用戶可通過監測云平臺實時分析并下載數據。
5. 二次開發/平臺兼容
FIV系列陣列位移計協議開放，兼容性強，用戶可根據需求將陣列位移計連接到其它品牌數據采集器進行數據傳輸，也可以將陣列位移計的監測數據回傳到其它監測軟件進行查看。
6. 分節設計/重復使用
FIV系列陣列位移計采用分節設計，用戶可根據不同的監測項目需求現場組合，自由拼接陣列位移計長度，真正做到重復使用。

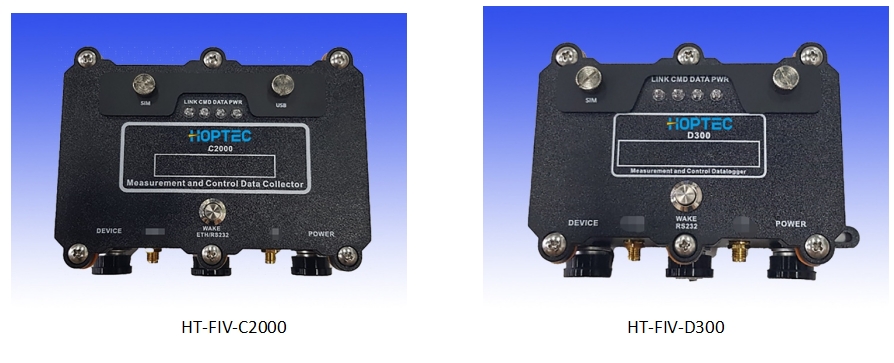

綜合采集器

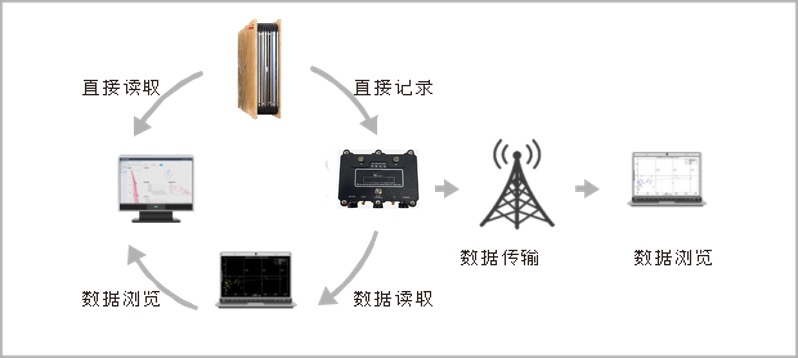

瑞科儀器綜合采集器具備數據采集、轉換、存儲、上傳功能；綜合采集器分兩個型號，分別是HT-FIV-C2000和HT-FIV-D300。HT-FIV-C2000綜合采集器采用Linux系統。HT-FIV-D300采用低功耗設計，在供電條件受限的環境下，能有效的延長監測周期，提高自動化監測效率。
綜合采集器參數
參數/型號 |
HT-FIV-C2000 |
HT-FIV-D300 |
供電方式 |
DC 9 - 15 V |
DC 9 - 315V |
通信方式 |
4G全網通 （向下兼容3G、2G） |
4G全網通 （向下兼容3G、2G） |
功耗 |
DC 12V 220mA (休眠小于500μA) |
DC 12V 180mA (休眠小于500μA) |
日計時誤差 |
≤0.5秒/天 （云平臺每天凌晨校準時間） |
≤0.5秒/天 （云平臺每天凌晨校準時間） |
內存 |
16G（約1600萬條） |
16M（約1.6萬條） |
工作溫度 |
-40°~ 85℃ |
-40°~ 85℃ |
相對濕度 |
≤95%（@40℃） |
≤95%（@40℃） |
接口 |
電源接口/485接口/USB接口 DB接口/外接天線接口/以太網接口 |
電源接口/485接口/USB接口 DB接口/外接天線接口/以太網接口 |
系統 |
Linux |
RTT |
狀態顯示 |
LED燈 |
LED燈 |
可支持的設備數量 |
10×200 |
1×50 |
可支持的最快頻率 |
1Hz |
1Hz |
可支持的方向規范 |
V1.1/V1.2（默認） |
V1.1/V1.2（默認） |

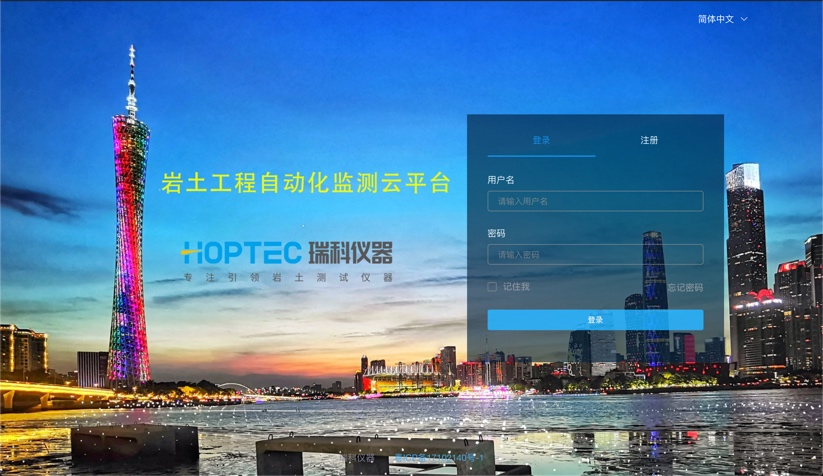

監測預警云平臺

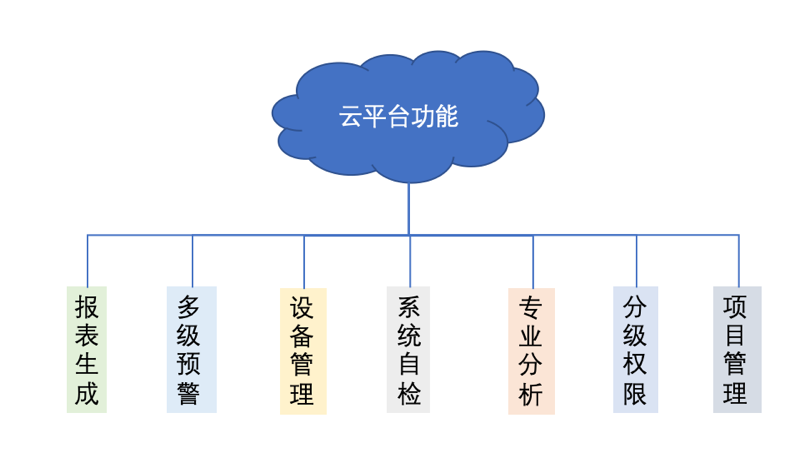

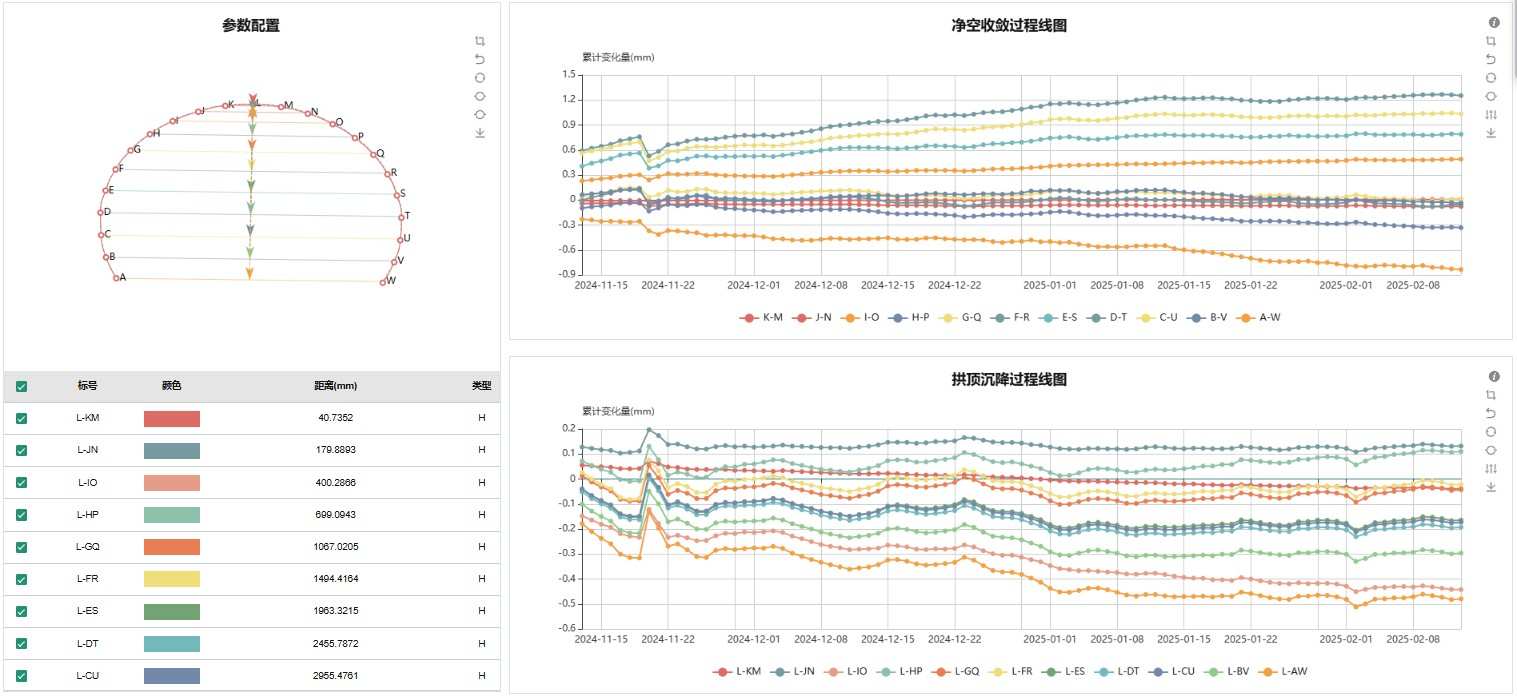

HT-Cloud實時三維監測預警云平臺適用于邊坡滑移、隧道施工、 道路路基沉降、橋梁撓度、水利大壩沉降及側移、建筑施工等多種 實時監測的項目, 監測內容主要涵蓋深部位移、表面位移、傾斜、 振動、水位、裂縫、軌跡、地表沉降、支撐應力、視頻監控等。云 平臺具有監測數據實時獲取、云端綜合處理、多樣化圖表展示、專業相關性分析、災害預警、報表統計等功能，可同時管理多項目多設備，為用戶提供安全可靠、實時全面、及時有效的信息服務。
應用場景

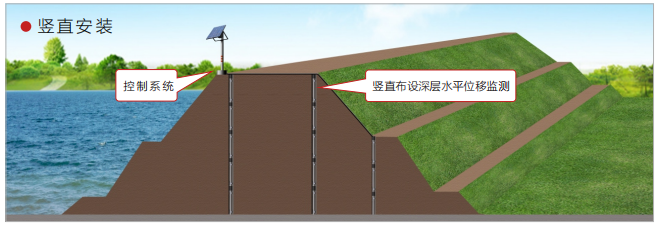

1.豎直安裝
應用場景：水工建筑物、邊坡、基坑等深層水平位移監測。

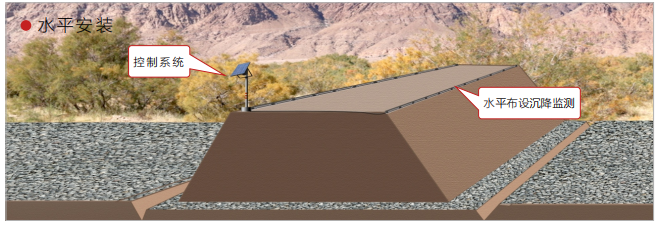

2.水平安裝
應用場景：路基沉降監測、堆石壩沉降監測等。

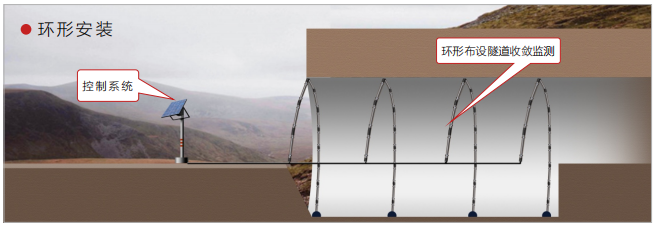

3.環形安裝
應用場景：隧道、地下廠房等收斂監測。
經典案例 / 01（豎直安裝應用）

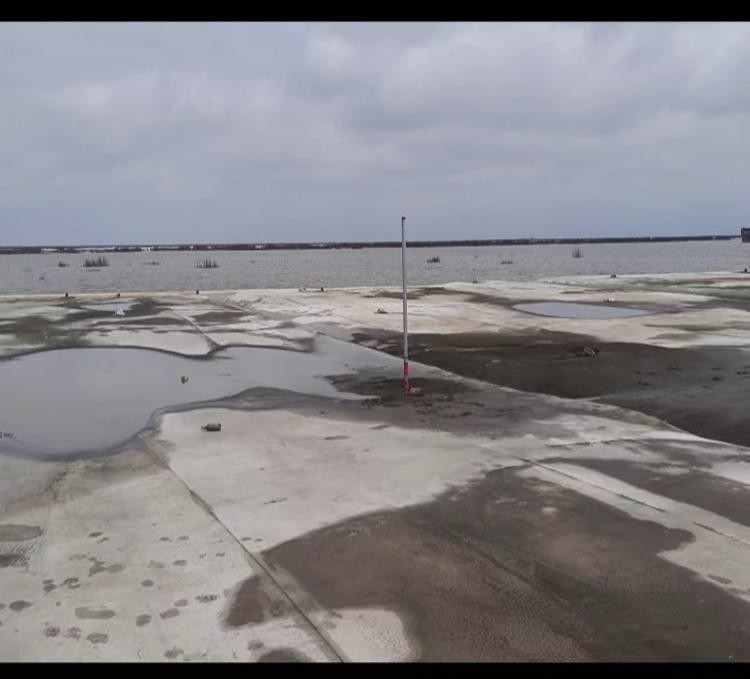

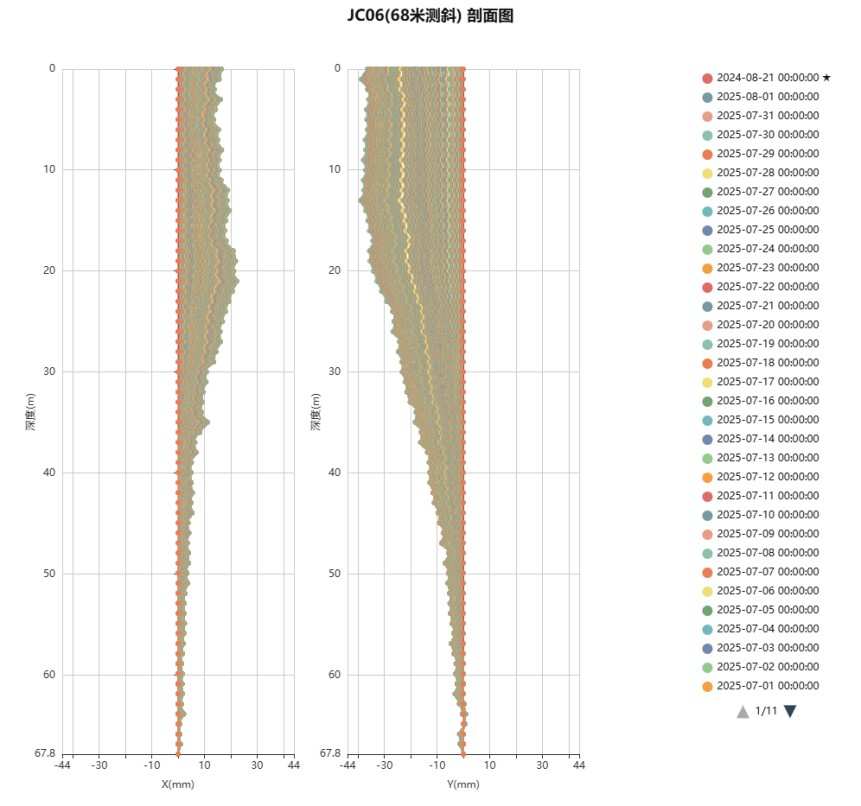

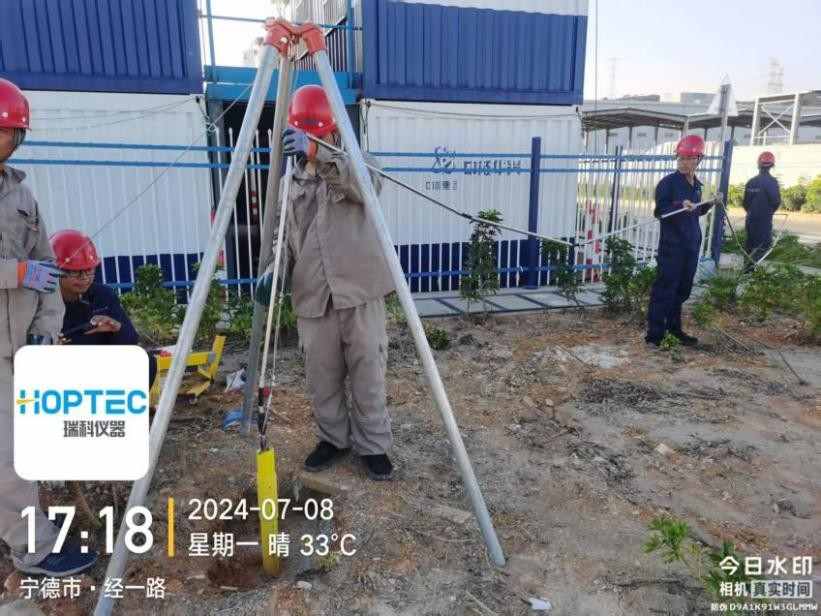

?福建寧德某項目陸域監測
本項目位于福建省福鼎市，該項目其中部分子項位于一期西部陸域范圍，為了監測西部陸域區域在施工和運營期間的穩定性，須對西部陸域區域開展監測工作。由于西部陸域地質條件復雜，場地施工后沉降和差異沉降較大，目前實施的監測點大部分已經破壞，已滿足不了場地后續使用要求，因此，需要開展補充監測工作。該區域安全監測單位中化明達（福建）地質勘測有限公司采用了瑞科FIV陣列位移計實時三維監測系統對八個測斜孔進行自動化監測及預警，為場地沉降預測、建構筑物、道路、工藝管線的設計和優化提供依據。

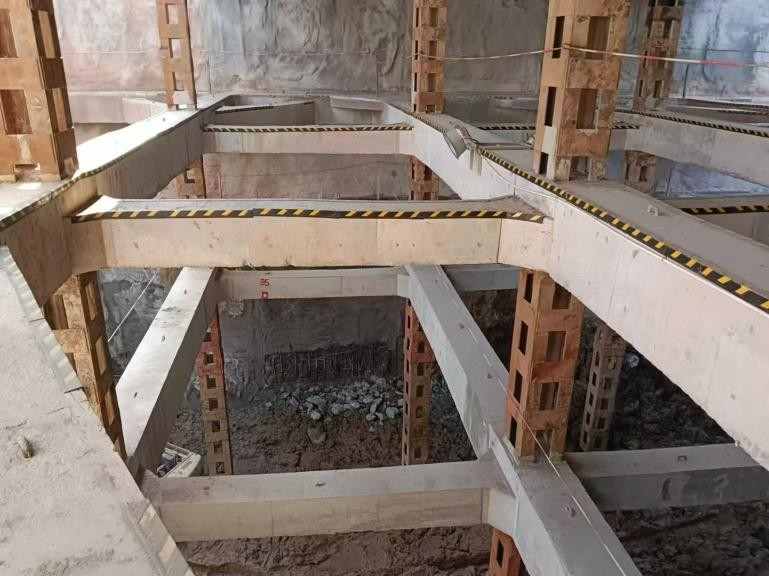

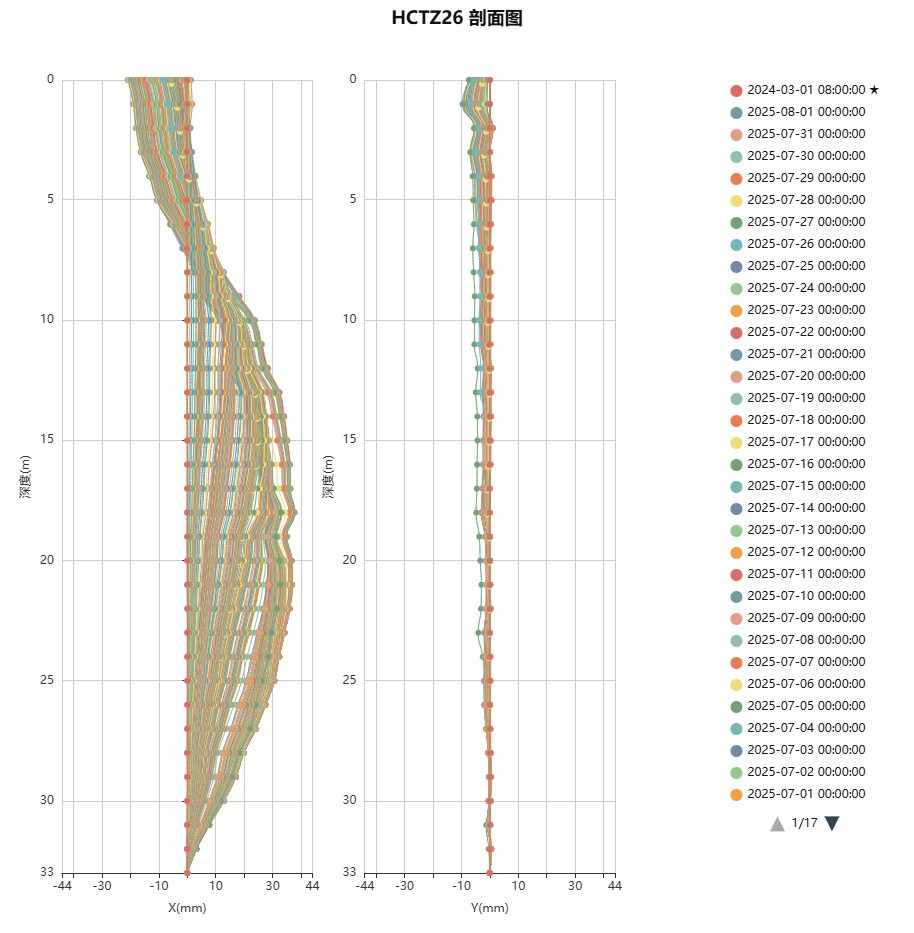

?花城街地鐵站項目基坑監測
本項目位于廣州市花都區鳳凰北路東側，融創文化旅游城主題樂園南側入口廣場，是目前在建的廣州地鐵18號線北延段（廣花城際）的終點站——花城街站。該站采用地下連續墻作為圍護結構，車站總長740米，基坑最大開挖深度23米。該項目由廣州地鐵設計院股份有限公司進行安全監測，項目采用了瑞科FIV陣列位移計對維護結構體進行監測，該設備監測可以比較清晰直觀的反映該地鐵站基坑由開挖——挖到底——由下往上的拆除支撐結構體及地下部分施工過程中數據的變化，可以有效保障地下鐵道工程建設的質量、沿線建筑環境的保護以及車輛運營的安全。
經典案例 / 02（水平安裝應用）
?大蘆線河道改造工程

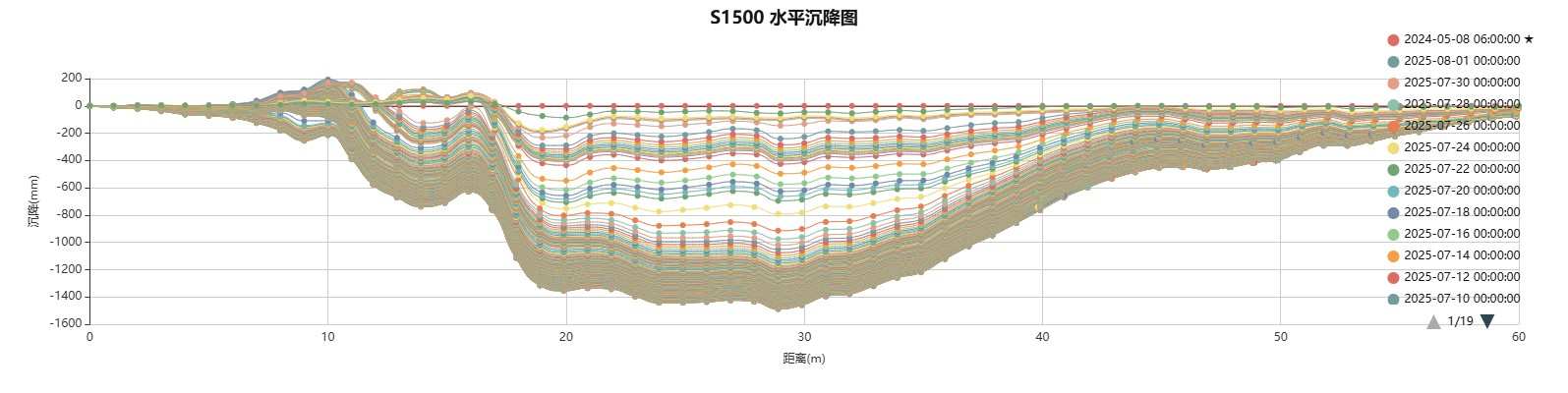

上海浦東新區作為中國的經濟中心之一，其水利設施的建設與維護至關重要。該項目位于上海浦東新區的大蘆線河道改造工程。大蘆線河道水利改造工程旨在提升河道的通航能力、防洪能力以及水資源利用效率。該項目由上海新地海洋工程技術有限公司作為監測機構，中交三航局作為施工單位。上海新地海洋工程技術有限公司作為專業監測機構，采用了瑞科FIV陣列位移計對導流堤進行沉降監測，為施工過程中導流堤的沉降及沉降差變化提供精確、實時的數據支持，確保水利施工過程中的安全和質量。
經典案例 / 03 （環形安裝應用）

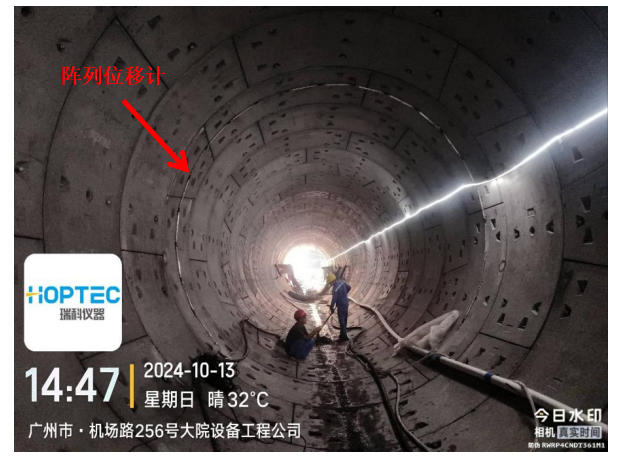

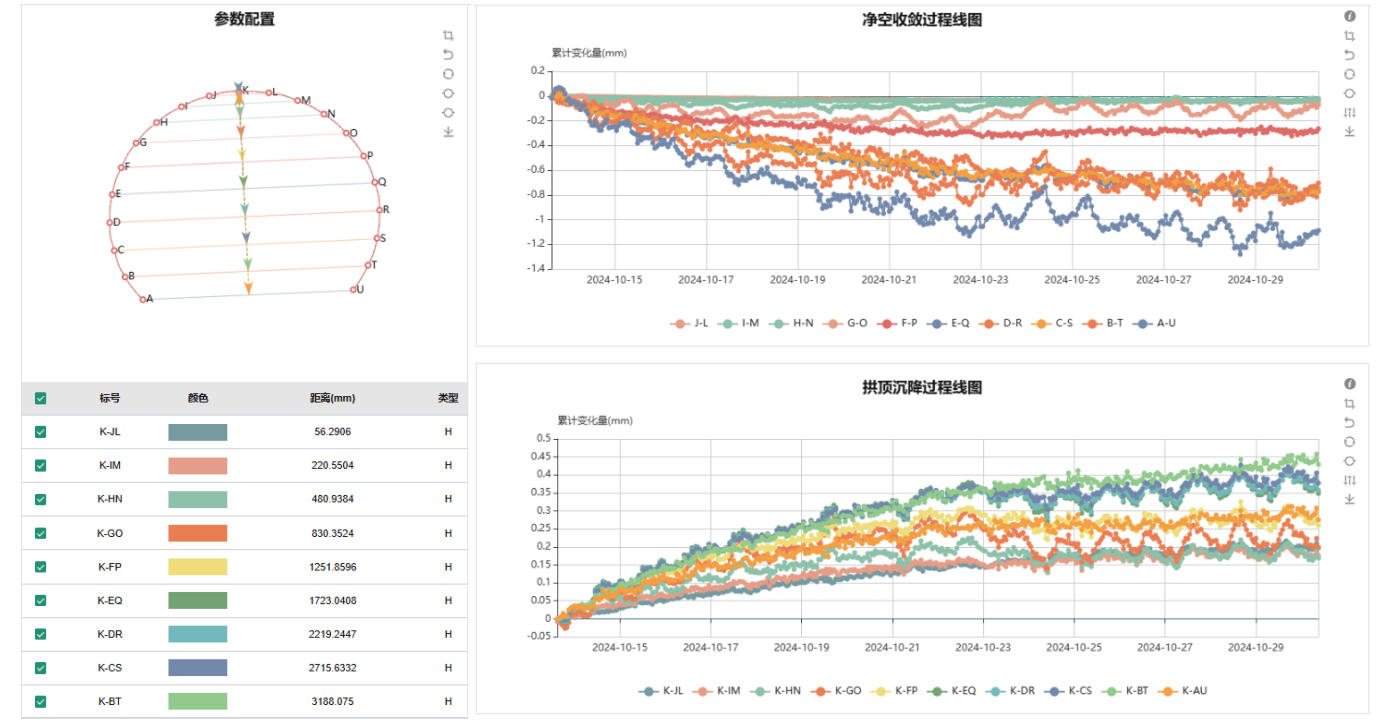

?白云區人行通道隧道監測
該項目位于廣州市白云區樂嘉路站，是廣州市軌道交通十四號線二期的第二座車站，車站位于機場路與云城西路交叉路口東北側地塊，沿南北向敷設。為方便附近行人安全通過此機場高速路段，需要修建一段地下人行通道隧道。該通道連接 D 號出入口與樂嘉路站下穿機場高速、機場路，原方案采用矩形頂管，
根據詳勘與補勘資料，揭露<7C>與<9C-2>巖面突起侵入頂管范圍，為避免巖面處理不到位，矩形頂管卡殼，調整為兩個圓形盾構。盾構全長 60.28m，左右線間距 1m，管片采用外徑 5.0m，內徑 4.5m 的圓形管片。該項目采用瑞科FIV陣列位移計實時三維監測系統對多個隧道斷面進行收斂監測，為施工期和運維期的安全監測提供了有效的數據支持。
?佛山地鐵站隧道監測
隨著城市化進程的加快，地鐵作為城市公共交通的重要組成部分，其建設需求日益增長。本項目位于佛山市禪城區地鐵3號線佛山站，該項目為改擴建項目，在原有地鐵3號線線路的基礎上增加佛山站，該站點將連接廣湛高鐵線路，與高鐵站一同建設，融入廣州鐵路樞紐，大幅縮短佛山市與周邊城市的通勤時間，方便居民出行，為了確保地鐵隧道施工的安全、高效的進行，邀請了華南理工大學的科研人員通過先進的技術及采用瑞科FIV陣列位移計實時三維監測系統對多個隧道斷面進行收斂監測，為施工階段的安全監測提供實時、高效的數據支持，保障隧道施工的安全進行。
