背光反射計
型 號：OBR
原產地：美國LUNA
用 途：光纖、光纜、短距離光網絡的質檢；定位并提供光纖彎曲、熔接、連接頭、斷裂等的損耗數據；同時測量光纖光纜中全部位置的插損和回?fù)p；光器件質檢；可提供測量應變和溫度變化的分布式光纖傳感功能；實時光路校準。
背光反射計
LUNA超高空間分辨率的背光反射計OBR提供背向散射級別的靈敏度，為光纖光學領域提供超強的檢測和診斷能力。OBR可以精確定位出光纖網絡在組裝過程中導致?lián)p耗的細微量，獲得無源器件插損和回?fù)p與長度的函數關系。OBR基于掃描波長相干探測原理測量器件中散射光損耗與位置的函數關系。
應用
·光纖、光纜、短距離光網絡的質檢
·定位并提供光纖彎曲、熔接、連接頭、斷裂等的損耗數據
·同時測量光纖光纜中全部位置的插損和回?fù)p
·光器件質檢
·可提供測量應變和溫度變化的分布式光纖傳感功能
·實時光路校準
優點
·微米級別的高空間分辨率，零死區
·靈敏度可達到-130dB
·單端連接，可調激光器的一次掃描，即可測得整條光鏈路上每個位置的插損、回?fù)p及偏振態數據
·可應用于單模及多模光器件
·每次測量都進行自校準并符合NIST標準
OBR4600適合于實驗室研究
優點
·出類拔萃的10μm空間分辨率，零死區
·7s內以10μm的分辨率完成30m的測量
·跟蹤光在傳輸過程中的偏振態變化
·同一臺設備，可以分析單模和多模光纖

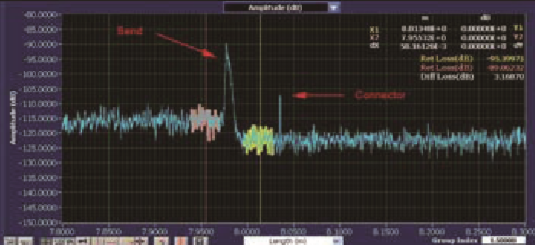

光纖鏈路中回?fù)p與長度的關系曲線，光纖連接頭前方有一個插損為3dB的過度彎曲故障
OBR 4200適合于工程現場
優點
·500m的測量長度，毫米級空間分辨率，零死區
·小巧、結實、便攜，適合于外場施工
·能夠“查看”單模和多模光器件或光網絡中的任何狀況

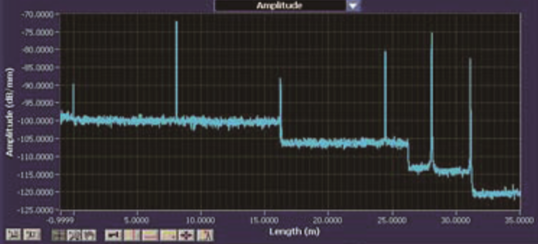

OBR4200測試一根有彎折和斷裂損耗的光纜
OBT5T-50適合于生產線
優點
·業界出類拔萃的綜合性能，11.9Hz的采樣頻率，8.5m的測量長度（可選配最長長度至16m），0.015%的長度測量準確度
·-125dB的靈敏度，20μm（兩點之間）高空間分辨率
·流暢的軟件界面，專門為方便生產線的操作而設計
·自動定位反射事件，顯示插損、回?fù)p數據

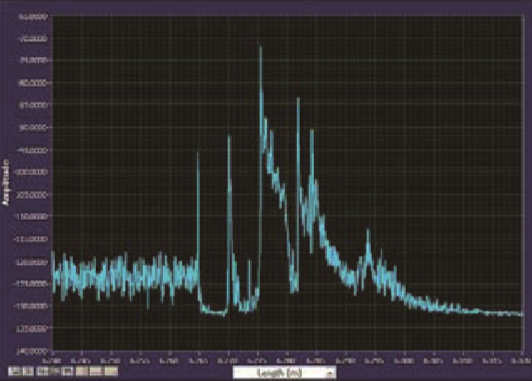

MEMS光開關回?fù)p與位置的關系曲線。OBR5T-50具備20μm的空間分辨率，很容易分辨前兩個間距為5mm的反射峰
