Pundit? 250 Array 超聲成像掃描儀
型 號：Array
原產地：瑞士proceq
用 途：厚度測量
厚混凝土元素和隧道襯砌；
缺陷定位
空隙、蜂窩和分層的深度與寬度；
對象檢測
鋼筋層底下的管道和鋼腱管道；

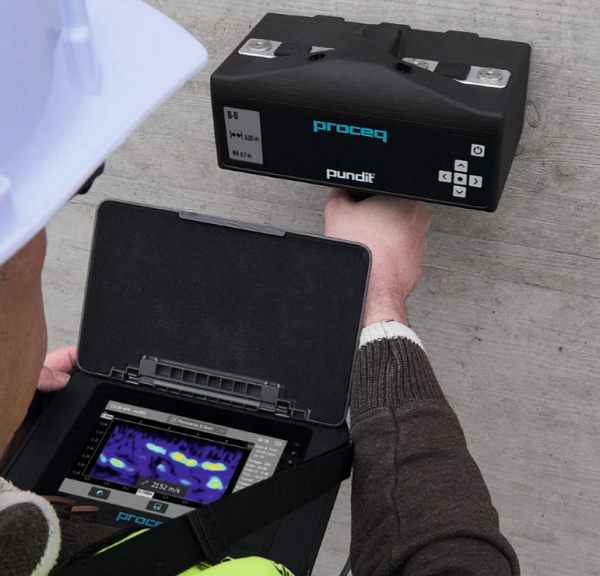

Pundit? 250 Array
超聲成像掃描儀
深度掃描混凝土和纖維增強混凝土
厚度測量
厚混凝土元素和隧道襯砌
缺陷定位
空隙、蜂窩和分層的深度與寬度
對象檢測
鋼筋層底下的管道和鋼腱管道
超聲波脈沖回波檢測中的巨大突破
有效
?高質量的缺陷、鋼筋和鋼腱管道圖像
?出色的近場性能
?經久耐用的陶瓷探針
?由于使用干點接觸技術，無需耦合劑
省時

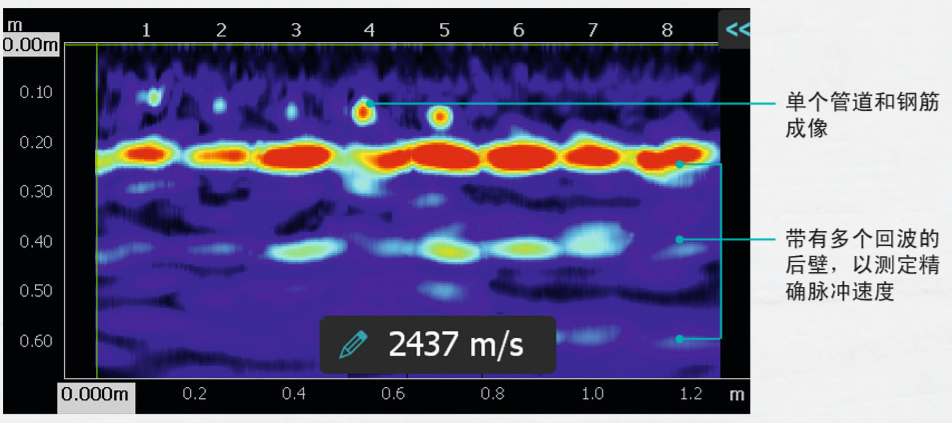

?實時B-Scan顯像
?保存掃描前進行圖像優化
?全景B-scan可對可疑區域進行快速識別
?一分鐘內可掃描數米
?設計輕巧而緊湊，實現更出色的適用性和更快的掃描
功能齊全
?單手定位
?雙手柄升級可獲得增強控制
?升級到16通道可使掃描寬度翻倍
?原始數據導出
高分辨率成像

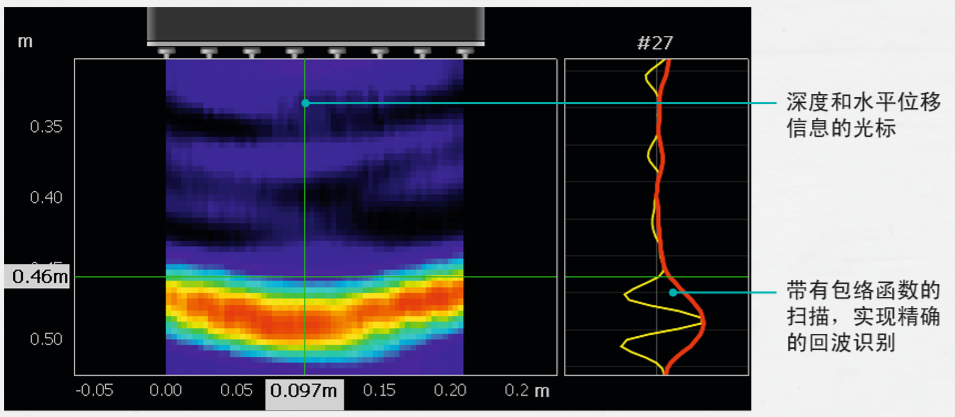

保存掃描前優化實時圖像
實時B-Scan

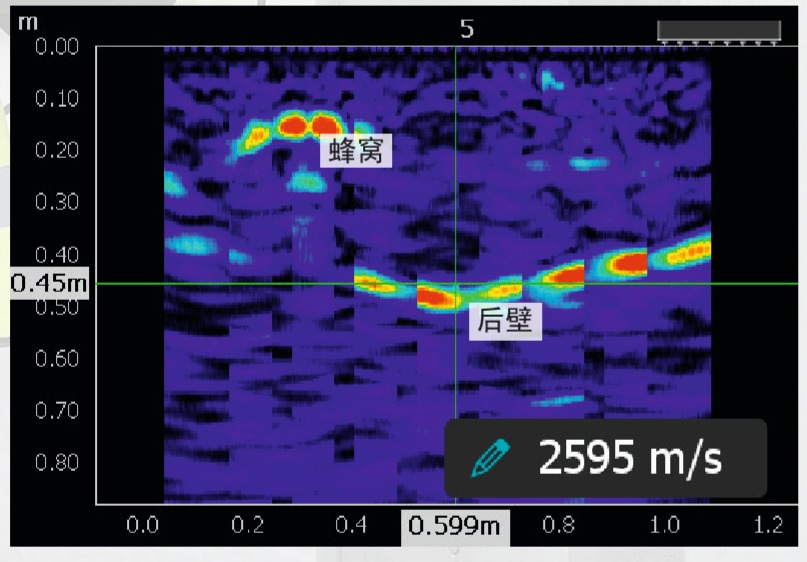

抽檢時可即時查看后壁顯像
全景B-Scan
短短20秒內即可掃描1.2米纖維增強混凝土

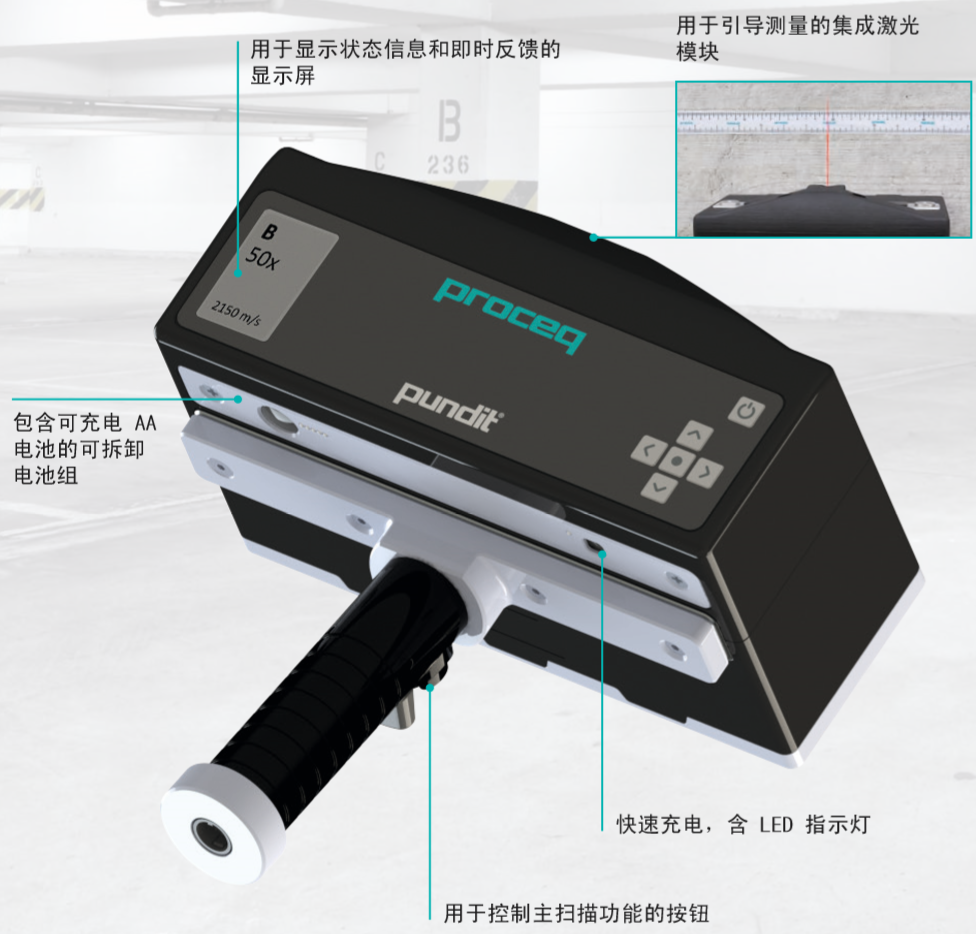

PunditArray傳感器
堅固、輕型且可擴展
技術規格
技術

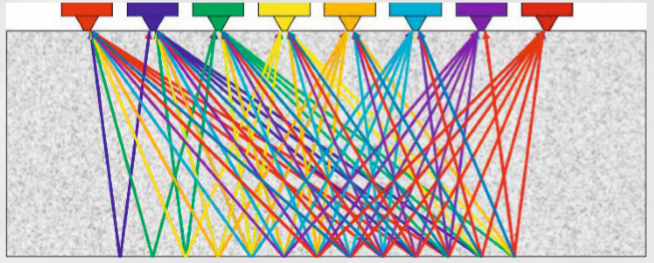

Pundit 250 Array采用了8通道的超聲波多通道脈沖回波技術。一個通道發送，其他七個通道接收回波。每個通道輪流發送。
一個完整測量包含56個A-scan。這些A-scan用于計算B-scan并使用合成孔徑聚焦技術(SAFT)實時顯示B-scan。耦合兩個傳感器可在一個16通道孔徑中處理總計240個A-scan。
技術規格
Pundit Array傳感器
|
增益 |
0至80dB |
|
模擬帶寬 |
15至100kHz |
|
標稱傳感器頻率 |
50kHz橫波 |
|
范圍/分辨率 |
0至1000μs/1μs |
|
脈沖電壓 |
+/-150V |
|
脈沖波形 |
方波 |
|
脈沖延遲 |
8至200ms |
|
通道數 |
8（可升級為16） |
|
電池使用時長 |
>7小時 |
|
尺寸 |
240x273x153 mm |
|
重量 |
~3kg |
Pundit觸摸屏
|
顯示屏 |
7”彩色顯示屏800x480像素 |
|
內存 |
內置8GB閃存 |
|
區域設置 |
公制和英制單位，支持多種語言和時區 |
|
電源輸入 |
12V+/-25% / 1.5A |
|
電池 |
3.6V，14Ah |
|
電池使用時長 |
>8小時（標準操作模式下） |
|
濕度 |
<95%RH，非冷凝 |
|
操作溫度 |
-10至+50℃ |
|
IP等級 |
IP54 |
|
尺寸 |
250x162x62mm |
|
重量 |
~1.5kg（含電池） |
- 2020-03-10Pundit? 250 Array 超聲成像掃描儀
