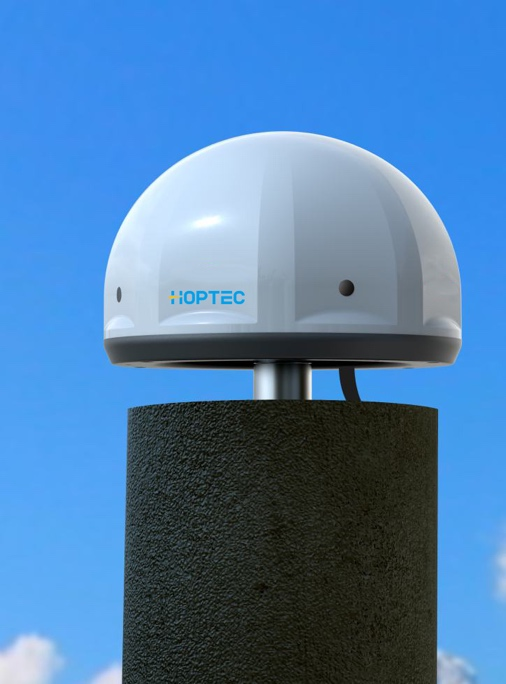

一體化GNSS接收機
型 號：GNSS
原產地：國產
用 途：HT-GNSS—體化GNSS接收機是瑞科儀器基于北斗GNSS定位技術與MEMS傳感器技術相結合，離度集成化應用于野外地質災害監測的普適型GNSS 接收機。支持CORS虛擬基站及RTK，優化組合算法，剔除誤報。
一體化GNSS接收機
普適型GNSS接收機
產品介紹
HT-GNSS—體化GNSS接收機是瑞科儀器基于北斗GNSS定位技術與MEMS傳感器技術相結合，離度集成化應用于野外地質災害監測的普適型GNSS 接收機。支持CORS虛擬基站及RTK，優化組合算法，剔除誤報。
特有的動靜態組合監測，支持動態調整監測頻率，可實現高精度靜態毫米級監測精度，也可實現高頻動態厘米級監測精度，可為應急搶險監測提供實時數據。
針對地質災害監測的特點，接收機具備云服務功能，可定期上報設備位置、網絡狀態、信號強度、衛星數量、供電系統電壓電流等信息，云平臺可遠程對設備進行重啟、設置、升級等操作。低功耗設計，可有效減少搭載的太陽能供電系統配比，同時降低供電系統成本。
HT-GNSS接收機創新型加入攝像頭全景抇照，全景4攝像頭隨時全景抇照查看周邊情況，觀察監測點周邊環境情況，日常可用于排查異常故障；發生預警時第一時間可獲取現場周邊實時情況。
產品特點
閾值觸發功能
MEMS傳感器技術與北斗GNSS定位技術相結合，支持CORS虛擬基站及RTK，優化組合算法，剔除誤報，支撐中長期預警與短臨預警，動靜態結合監測，支持動態調整監測頻率，可實現高頻動態厘米級監測，也可實現高精度靜態毫米級監測。
云服務功能
接收機具備自檢功能，可定期上報設備位置、網絡狀態、信號強度、運營商、衛星數量、供電系統電壓、電流等信號；云服務平臺可遠程對設備進行重啟、設置、升級等操作。
低功耗設計
系統功耗極大降低，有效減少搭載的太陽能供電系統配比，100AH蓄電池可實現連續30個陰雨天正常工作，降低供電系統成本。
攝像頭全景拍照
HT-GNSS接收機可選配4個攝像頭，隨時全景抇照查看周邊清況，觀察監測點周邊環境清況，日?？捎门c排查異常故障，發生預警時第一時間可獲取現場周邊實時情況。

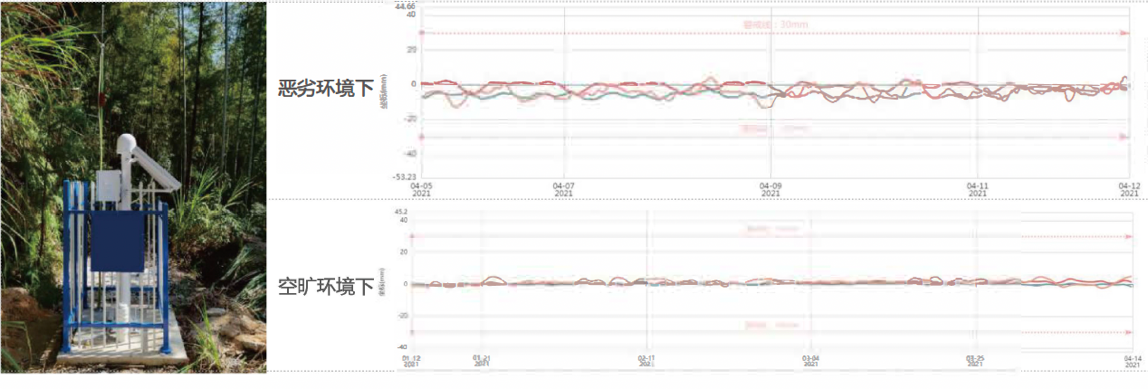

觀測數據
規格參數
類別 |
詳細指標 |
技術參數 |
信號跟蹤 |
信號 |
BOS B1/B2/B3、GPS L1/L2/L5、GLONASS L1 /L2、Galileo E1/E5a/E5b, QZSS |
精度及可靠性 |
靜態定位精度 |
平面：± (2.5+0.5x10-6 x D ) mm; 高程：±（5+0.5x10-6 x D )mm |
RTK動態定位精度 |
平面：± (8+1x10-6 x D ) mm; 高程：±（15+1x10-6 x D )mm |
|
首次定位時間 |
冷啟動 <60s，熱啟動 <15s |
|
RTK初始化時間 |
<10s （基線小于10km） |
|
信號重捕獲 |
<2s |
|
工作模式 |
工作模式1 |
GNSS + MEMS 絕對位移相對位移結合監測 |
工作模式2 |
動靜態結合監測 |
|
儲存功能 |
內置存儲 |
32G |
存儲格式 |
RAW |
|
更新率 |
1Hz |
|
數據格式 |
差分格式支持 |
RTCM3.X |
輸出格式支持 |
RTCM3.X |
|
數據更新率 |
1Hz |
|
通訊配置及協議 |
無線通訊 |
4G、 WIFI |
有線通訊 |
支持RS485、RS232輸出 |
|
遠程控制 |
支持云端遠程監測、遠程升級、遠程設置、遠程跟蹤 |
|
接口 |
數字及電源接口 |
1個5芯LEMO接口（RS232+電源） 1個7芯LEMO接口（RS485+USB口），支持外接各類傳感器 |
多傳感器融合監測 |
攝像頭（選配） |
4個監測攝像頭，可監測現場環境500萬像素，76° 自動對焦／2.8mm |
MEMS |
集成MEMS加速度傳感器，MEMS動態監測與GNSS監測融合， 支持動態 調整監測頻率， MEMS傳感器觸發功能 |
|
電氣指標 |
電源 |
DC9~36V，支持通電自啟，反接保護，內置光電隔離 |
功耗 |
≤2W |
|
指示燈 |
1個電源燈、—個衛星燈、—個差分信號燈、1個網絡信號燈 |
|
物理參數 |
尺寸 |
?209.4mm×136.2mm |
重量 |
≤2kg |
|
環境特性 |
工作溫度 |
-40"C~ +75"C |
存儲溫度 |
-55"C~ +85"C |
|
防護等級 |
IP68 |
|
相對濕度 |
100%無冷凝 |
