TRI-MOD-S - 巖石旁壓儀
型 號：TRI-MOD-S
原產地：加拿大Roctest
用 途：TRI-MOD-S巖石旁壓儀（柔性膨脹計）是一種可靠而有效的工具，用于現場測量非常堅硬的土體和巖石的強度和應力應變特性。
TRI-MOD-S - 巖石旁壓儀
TRI-MOD-S巖石旁壓儀（柔性膨脹計）是一種可靠而有效的工具，用于現場測量非常堅硬的土體和巖石的強度和應力應變特性。
- 概述
TRI-MOD-S巖石旁壓儀（柔性膨脹計）是一種可靠而有效的工具，用于現場測量非常堅硬的土體和巖石的強度和應力應變特性。它可以快速，經濟地提供大量數據，涵蓋現場巖土條件的變化。

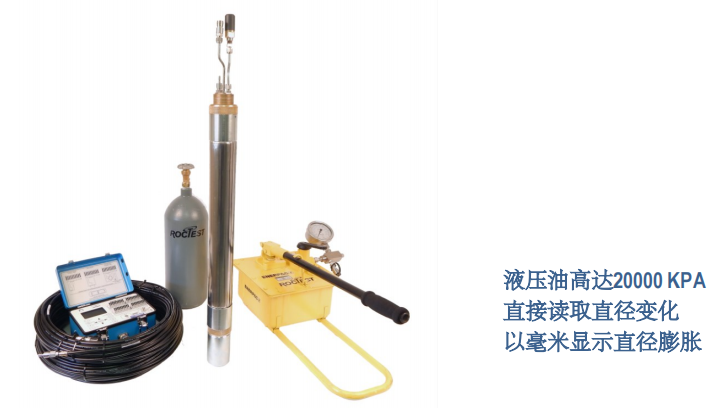

TRI-MOD-S由以下組件組成：
? 探頭，是一個用6個應變片和懸臂液壓充氣的單個圓柱形空腔，并裝有可充氣的金屬護套
? 液壓手泵
? 氣缸，使探頭放氣
? 數據記錄儀
? 油管和電纜
? 2個標定管
- 主要特征
? 液壓達20,000 kPa
? 通過六個電阻應變片直接讀取直徑變化，以毫米為單位
? 在 “N” 尺寸鉆孔中測試 (76 mm)
? 符合 ASTM D4719
- 應用
? 淺層和深層基礎的承載力估算
? 所有類型基礎的沉降估算
? 荷載樁和板樁的側向變形
? 靜止土壓力（Ko）估算

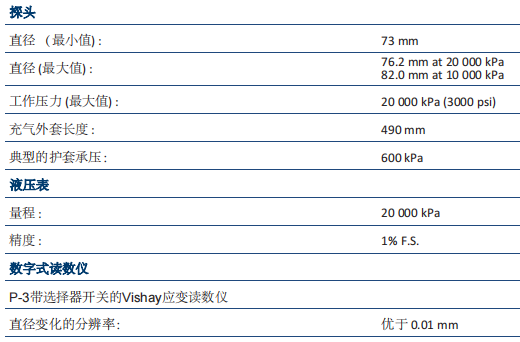

- 技術參數
- 試驗過程
將探頭放置在預鉆孔的測試深度處。 通過應力控制完成測試。 將相等的壓力增量施加到探頭上，并保持恒定一分鐘。 達到每個壓力步長后30和60秒記錄直徑變化。 可以完成卸載/重新加載循環。 通過繪制3個測試的直徑中的每一個的變化或其平均值與壓力的關系圖，可以獲得原位應力-應變曲線。
用于計算沉降的變形模量E由下式給出：
E = (1 + n) (ΔP/ΔR) R
式中: n = 泊松比
ΔP = 校正后的壓力增加值
ΔR / R = 半徑相對變化
在較土中，可以估算極限壓力PL（對應于初始腔體體積的兩倍的壓力）。
- 訂購信息
? 最大測試深度
? 備件
