R-4 磁性分層沉降儀
型 號：R-4
原產地：加拿大Roctest
用 途：R-4用于手動測量不同深度的土體沉降或隆起，從而可以獲得沉降/隆起的剖面。
R-4 磁性分層沉降儀
R-4用于手動測量不同深度的土體沉降或隆起，從而可以獲得沉降/隆起的剖面。
- 概述
R-4 磁性沉降儀包括一系列套在測管上的磁性環，磁性環沿鉆孔或堤壩、填土的不同深度排列。
將一個簧片開關探頭放入測管中，就可以測出測管外磁環的位置。探針由一條帶電纜導線的刻度卷尺懸吊。卷尺上的刻度用于確定沿測管軸線的磁性環之間的變形。
磁性錨塊有兩種類型：用于鉆孔中安裝的葉狀簧片錨塊和用于堤壩或填土安裝的板狀錨塊。葉狀簧片錨塊可以推入到需要安裝的位置，或者通過測管下放到需要安裝的位置，再通過一根外接的拉線釋放。
板狀錨塊是一個有中心孔的板。隨著堤壩或填土工程的進行，板狀錨塊與測管一起安裝。
當土體的預期沉降超過1%時，可以采用可伸縮的測管。R-4磁性分層沉降儀也適用于標準的測斜管。建議在進行重復性測量時采用探頭對中器。
- 主要特征
?? 容易使用
?? 多功能
- 應用
?? 淺層和深層基礎的承載力估算
?? 各類基礎的沉降估算
?? 橫向荷載樁和板樁的變形

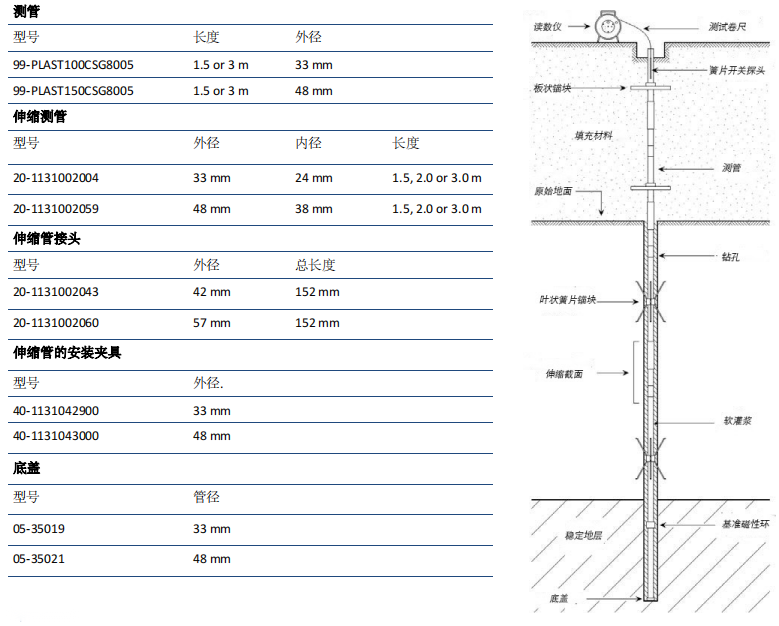

- 技術參數
- 錨塊
- 技術參數
- 訂購信息
請指定:
鉆孔直徑和深度
測管型號編碼和長度 (需要獲得70和85mm外徑測管的更多信息，請
查看標準測斜管產品單張)
伸縮式或標準式接頭
錨塊編號
讀數儀
- 可選配件
探頭對中器
適用的板尺寸: 標準配置: 203 × 203 mm; 可選配置: 305 × 305 mm or 610 × 610 mm
- 2022-07-27R-4 磁性分層沉降儀
