DT-GXY-300系列管道慣性測量儀
型 號：DT-GXY-300系列
原產地：中國
用 途：儀器測量效率高，數據連續準確，不受電磁環境、管道材質、管道埋深等因素影響，是燃?xì)?、石化、電力、水?wù)、通訊等行業非開挖敷設管道位置與坐標測量的設備。

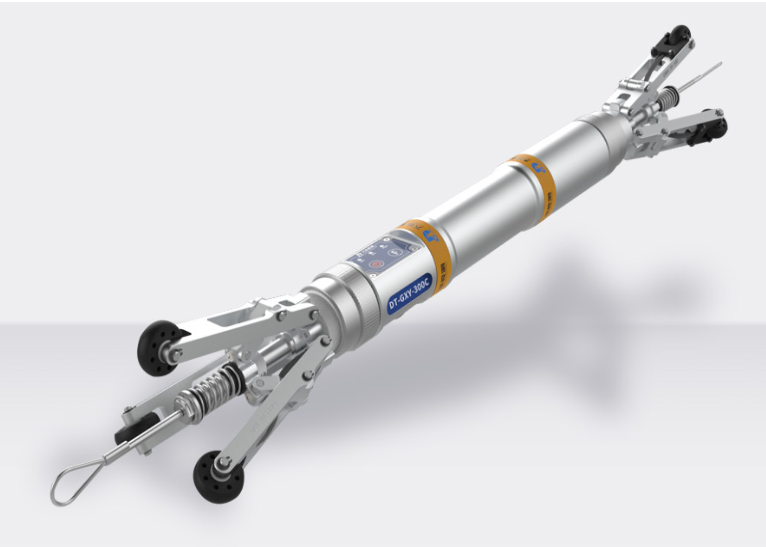

DT-GXY-300C系列 管道慣性測量儀
產品簡介
DT-GXY-300系列儀器是我司研發的第五代管道慣性測量產品，通過配置不同規格的行走支架，可測量內徑 70mm及以上不同規格的圓形管道。儀器在牽引力作用下行走于管道中并實時對自身姿態及位置進行測量，聯合管道兩端的參考坐標可解算獲得軌跡坐標，即所測管道中心坐標序列。儀器測量效率高，數據連續準確，不受電磁環境、管道材質、管道埋深等因素影響，是燃?xì)狻⑹?、電力、水?wù)、通訊等行業非開挖敷設管道位置與坐標測量的設備。
產品特色
慣性測量 由此開啟
如果沒有長距離的挑戰，350 米的測量量程與好的測量精度，都更易讓我們開啟管道慣性測量的暢享體驗。
技術指標
儀器型號 |
DT-GXY-300P |
DT-GXY-300D |
DT-GXY-300C |
DT-GXY-300B |
DT-GXY-300A |
量程 |
不限 |
0-450米 |
0-350米 |
0-650米 |
不限 |
測量精度* |
水平：±(0.15+0.06%D) |
水平：±(0.20+0.15%D) |
水平：±(0.25+0.20%D) |
水平：±(0.20+0.15%D) |
水平：±(0.15+0.10%D) |
高程：±(0.10+0.03%D) |
高程：±(0.15+0.10%D) |
高程：±(0.20+0.10%D) |
高程：±(0.15+0.10%D) |
高程：±(0.10+0.05%D) |
|
* 1)D=L-100m;L為管道長度，L≤100m時，D=0； |
|||||
2)以上為最終成果精度，由不少于6條符合“平面離散度≤0.2%且高程離散度≤0.1%”的實測軌跡擬合得到。 |
|||||
適應管徑* |
80-600mm |
70-400mm |
70-400mm |
70-400mm |
80-600mm |
* 1)以上尺寸指管道內徑； |
|||||
2)實際測量時，應考慮焊縫處焊邊內卷高度與管道曲率； |
|||||
3)適用更大管徑支架需定制。 |
|||||
續航時間 |
＞8小時 |
＞12小時 |
|||
存儲容量 |
2Gb（連續存儲時長>6小時） |
||||
數據接口 |
A型USB2.0 |
||||
主機尺寸 |
364*Φ67mm |
260*Φ55mm |
340*Φ52mm |
340*Φ52mm |
340*Φ63mm |
主機重量 |
2.0Kg |
1.1Kg |
1.35Kg |
1.35Kg |
1.65Kg |
防護等級 |
IP68 |
IP68 |
|||
產品應用
對于非開挖頂管施工的管道線路測量，常規電磁類管線儀、探地雷達等儀器因受電磁干擾、管道材質、管道下埋深度等諸多因素的局限，易導致測量不成功或者測量不連續，無法獲得完整的管道三維姿態軌跡，施工效率也很低，特別是在過河管道的測量應用中，這些儀器更是一籌莫展?；趹T性測量原理的管道三維姿態測量儀是通過儀器對自身在運行過程中角速度、傾角、加速度等物理信息的測量經過專業的解算而獲得其運動軌跡，只要其運動軌跡與管道重合，即可獲得管道在地下分布的三維姿態量，它不受外界電磁及管道材質、下埋深度等因素的影響，且測量連續，測量精度高。
現場條件
所測煤氣管道為福建某燃?xì)夤局袎禾烊粴夤艿澜玉g工程，管道材質為20#3PE加強級防腐鋼管φ610，管道長度為735米，根據施工時導向測量結果，管道下潛深度達30多米。
測量過程
根據現場情況，我們準備了DT-GXY-200主機一套，適于管道兩端中線定位的輔助測量設備GNSS RTK一套，電動絞盤2個，配備工程測量人員4個，進行了3次往返的測量（實際需求只需1-2次），耗時1.5小時（牽引速度約1m/s）。
測量數據分析
以3米間隔取點計算，管道總長為733.98m（與取樣點間隔有關），埋深31.38米，三次測量軌跡線基本一致，三條軌跡線最大空間間距為2.52米，基本符合儀器標稱精度。從三次測量比對看，由于慣性測量單元是重力敏感元件，同時時偏（航向偏差隨著時間的增加而變大）顯著，因此在牽引過程中，應盡量減小測量過程中對儀器的沖擊，其次在允許牽引速度范圍內，應當盡量縮短測量時間，特別對于長距離管道。
