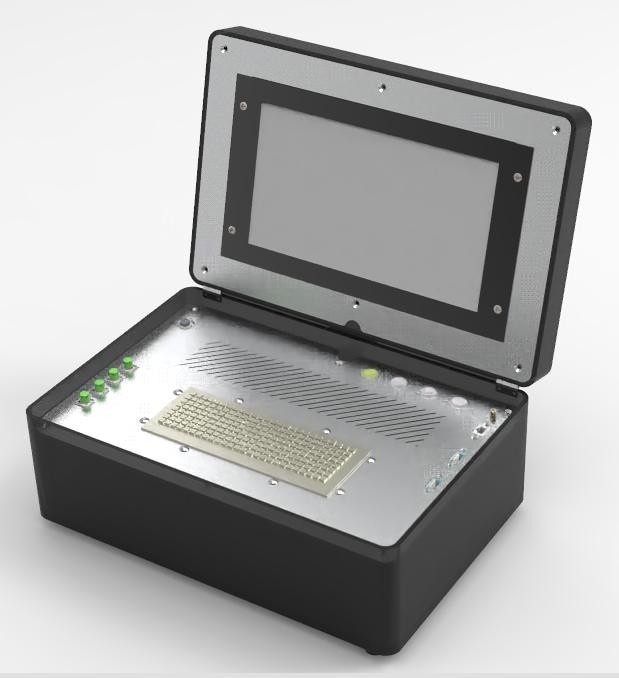

便攜式光纖光柵解調儀 V1.0
型 號：PY-FBG-DD
原產地：國產
用 途：
1.產品概述
本光纖光柵便攜式解調儀是深圳市沛元科技有限公司精心研發的一款高性能、高可靠性的光纖傳感信號解調設備，專為現場快速測試與便攜應用設計。該設備集成了先進的光纖光柵解調技術，能夠高效、精準地解調光纖光柵傳感器信號，廣泛應用于溫度、應變、壓力、位移、角度、加速度等多種物理量的實時監測與數據分析。配套系統可顯示波長及傳感器測試值及測試曲線。具有數據保存和歷史數據查看功能；可對各類光纖光柵傳感器現場識別和測試值執行解算。
2.設備特點
（1）高性能解調能力：
解調波長范圍：1528-1568nm，覆蓋廣泛的光纖光柵傳感器工作波段。
通道數：支持 4 通道同步解調，滿足多參數監測需求。
掃描頻率：3Hz，確保穩定且高效的信號解調速度。
（2）便攜式設計：
顯示：配備 13.3 吋高清觸控顯示屏，分辨率達 1920*1080，直觀展示波長、傳感器測試值及測試曲線，操作便捷。
尺寸與重量：緊湊的機身設計（460*340*180mm，不含腳墊），總質量約 14.4kg，便于攜帶至各種現場環境。續航時間可達 6H 以上。
（3）豐富的接口與控制：
提供 1 個鍵盤面板（IP65 防護等級），確保在惡劣環境下穩定操作。
配備 4 個光纖跳線接口，支持多傳感器同時接入。
1 個 RJ45 網口，便于數據傳輸與遠程監控。
2 個 USB 3.0 接口，支持高速數據導出與外部設備連接。
1 個天線 SMA-KY 接口，增強無線通信能力。
1 個充電適配器接口，方便快速充電。
（4）工控與存儲：
搭載 i5-8260U 高性能處理器，配合 16GB RAM 與 256GB SSD+1TB HDD 大容量存儲，確保系統流暢運行與海量數據存儲。
技術參數

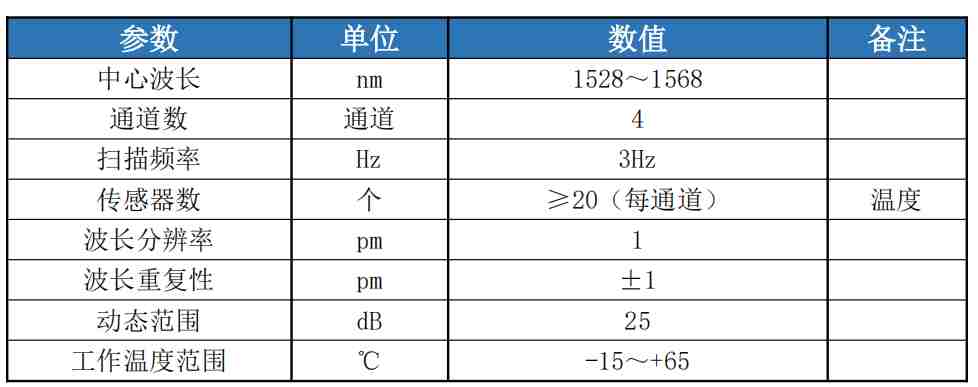

表 1 便攜式光纖光柵解調儀主要性能參數
3.產品應用場景
適用于光纖光柵溫度、應變、壓力、位移、角度、加速度等多種類型的光纖光柵傳感器信號解調和傳感數據采集。
4.子系統平臺
一、子系統平臺說明：
1.數據采集程序：功能包括設備通信、數據采集、數據預處理物理量解析、數據存儲、外部接口。
2.數據處理及分析子系統，功能包含：
2.1 系統管理：系統參數配置、用戶管理、權限管理。
2.2 監測配置：結構物配置、設備配置、傳感器配置、告警策略配置、組合配置。
2.2 健康監測：實時數據、實時曲線，歷史數據、告警統計。
2.3 數據分析：歷史曲線、日趨勢分析、報表導出。
