混凝土結構綜合檢測儀（手提平臺）
型 號：LT-DCDT-T
原產地：國產
用 途：混凝土構件厚度、波速、內部缺陷、裂縫、強度檢測。
混凝土結構綜合檢測儀
LT-DCDT-T|精準檢測·高效可靠
一、核心功能
產品功能：混凝土構件厚度、波速、內部缺陷、裂縫、強度檢測。
適用范圍：樓板、剪力墻、結構柱（梁）、隧道襯砌、地鐵管片、橋梁（頂板、底板、腹板、墩柱）、擋墻、水電站壩體面板、引水洞等混凝土結構。
智能分析：單/雙通道信號采集，支持頻譜分析、缺陷范圍智能判別。
二、技術優勢
高精度分析方法：操作便捷，測試精度高，受鋼筋影響小，不受混凝土結構形式影響。
高精度進口元器件：歐美進口核心部件，重復性好，結果準確。
智能軟件支持：等值線、彩圖成像、快速平面成像、分層切片處理技術、波形信號無級縮放。
采樣精度：24位。
最大采集頻率：不小于1000KHz且可調。
信號輸入模式：雙通道同時支持IEPE和直流，且雙通道能同時使用。
三、檢測原理
3.1裂縫深度檢測
1、傳播時間差法：
該方法是通過彈性波在待測裂縫位置傳播時間來計算裂縫深度。波速一定條件下，傳播時間越長，裂縫深度越大。激發信號被通道1和通道2接收，通過兩通道接收傳播時間差，及波速即可確定裂縫深度。

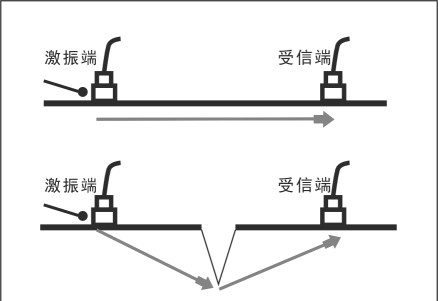

傳播時間差示意圖
2、相位反轉法：
彈性波信號在混凝土中傳播時，當遇到裂縫時會在裂縫端點處產生衍射，衍射角與裂縫深度之間存在一定的幾何關系。具體來說，當激發的彈性波信號在混凝土內傳播，穿過裂縫時，在裂縫端點處產生衍射，其衍射角與裂縫深度具有一定的幾何關系。相位反轉法正是根據這種幾何關系來測試裂縫深度。
3、面波法：
面波法測試混凝土內部裂縫深度，在測試過程中采用“一發雙收”測試方式。接收點跨裂縫等距離布置，沖擊點與通道一傳感器同側。如圖3-2所示；沖擊產生的面波傳遞至裂縫另一側傳感時，通過對比傳感器1和傳感器2得到面波的最
大振幅，進而得到被測裂縫深度。該方法測試范圍大，受充填物、鋼筋、水分的影響小。
面波法測試原理圖
3.2.結構材質檢測
1、單面反射法：
該方法已知待測混凝土厚度D，通過抽取彈性波在混凝土中傳播時間，從而計算彈性波在混凝土中波速V；進而根據波速推算待測物模量及強度。
反射法測材質原理圖
2、單面?zhèn)鞑シǎ?/span>
通過在一定距離固定傳感器，通道1和通道2拾取P波傳播時間差，從而計算彈性波在混凝土中波速V；進而根據波速推算待測物模量及強度。
單面?zhèn)鞑シㄔ?/span>
3、透過法：
通過已知待測物兩面間距和彈性波傳播時間，從而計算彈性波在混凝土中波速，進而根據波速推算待測物模量及強度。
透過法原理
3.3結構缺陷檢測
1、沖擊回波法：
當被測對象存在缺陷時，沖擊彈性波信號會產生反射，通過對提取信號的分析，結合平面成像技術可描繪缺陷的形態及空間位置。
沖擊回波法測試示意
2、振動法：
振動法主要通過沖擊誘導測試對象的振動特性（頻率及持續時間）來測試、評價混凝土結構物的剝離情況。

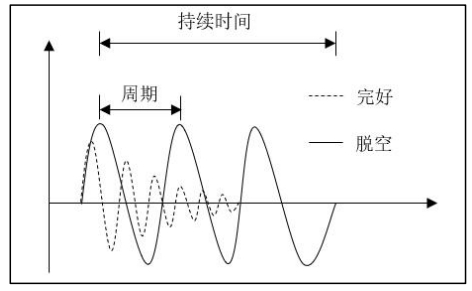

振動法缺陷測試原理
3.4厚度檢測
已知待測混凝土波速V，通過拾取彈性波在待測物中傳播時間進而計算待測混凝土厚度。

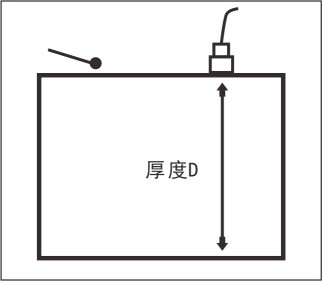

反射法測厚度示意
3.5波速檢測
已知待測混凝土厚度D，通過拾取彈性波在待測物中傳播時間進而計算待測混凝土波速V。
反射法測波速示意
3.6模量檢測
3.7強度檢測
四、標準支持
（1）《公路橋梁技術狀況評定標準》（JTG/TH21-2011）；
（2）《水工混凝土結構缺陷檢測技術規程》（SL713-2015）；
（3）《沖擊回波法檢測混凝土缺陷技術規程》（JGJ/T411-2017）；
（4）《沖擊彈性波法檢測混凝土缺陷技術規程》（T/CECS925-2021）；
（5）《在用公路橋梁現場檢測技術規程》（JTG/T5214-2022）。
五、產品配置
六、工程案例

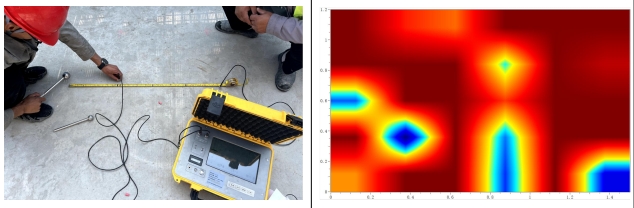

山東某項目測試案例
湖北某項目測試案例
廣東某項目測試案例
